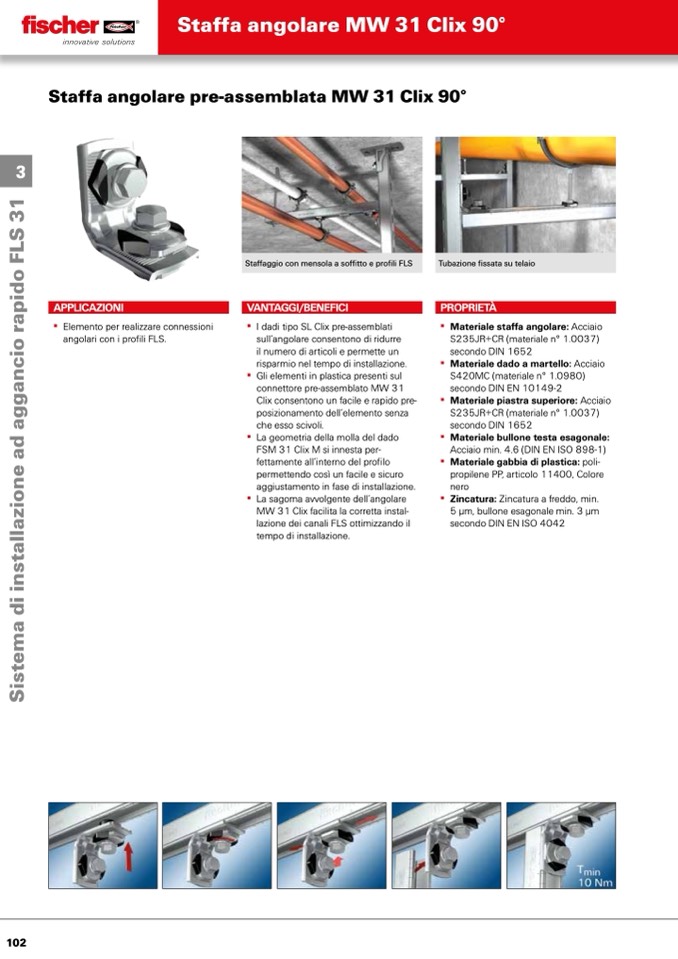

Staffa angolare MW 31 Clix 90°

3

Staffa angolare pre-assemblata MW 31 Clix 90°

Staffaggio con mensola a soffitto e profili FLS

VANTAGGI/BENEFICI

▪▪ I▪dadi▪tipo▪SL▪Clix▪pre-assemblati▪

sull’angolare▪consentono▪di▪ridurre▪

il▪numero▪di▪articoli▪e▪permette▪un▪

risparmio▪nel▪tempo▪di▪installazione.

▪▪ Gli▪elementi▪in▪plastica▪presenti▪sul▪

connettore▪pre-assemblato▪MW▪31▪

Clix▪consentono▪un▪facile▪e▪rapido▪pre-

posizionamento▪dell’elemento▪senza▪

che▪esso▪scivoli.

▪▪ La▪geometria▪della▪molla▪del▪dado▪

FSM▪31▪Clix▪M▪si▪innesta▪per-

fettamente▪all’interno▪del▪profilo▪

permettendo▪così▪un▪facile▪e▪sicuro▪

aggiustamento▪in▪fase▪di▪installazione.

▪▪ La▪sagoma▪avvolgente▪dell’angolare▪

MW▪31▪Clix▪facilita▪la▪corretta▪instal-

lazione▪dei▪canali▪FLS▪ottimizzando▪il▪

tempo▪di▪installazione.

APPLICAZIONI

▪▪ Elemento▪per▪realizzare▪connessioni▪

angolari▪con▪i▪profili▪FLS.

Tubazione fissata su telaio

PROPRIETÀ

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Materiale staffa angolare:▪Acciaio▪

S235JR+CR▪(materiale▪n°▪1.0037)▪

secondo▪DIN▪1652

Materiale dado a martello:▪Acciaio▪

S420MC▪(materiale▪n°▪1.0980)▪

secondo▪DIN▪EN▪10149-2

Materiale piastra superiore:▪Acciaio▪

S235JR+CR▪(materiale▪n°▪1.0037)▪

secondo▪DIN▪1652

Materiale bullone testa esagonale:▪

Acciaio▪min.▪4.6▪(DIN▪EN▪ISO▪898-1)

Materiale gabbia di plastica:▪poli-

propilene▪PP,▪articolo▪11400,▪Colore▪

nero

Zincatura:▪Zincatura▪a▪freddo,▪min.▪

5▪μm,▪bullone▪esagonale▪min.▪3▪μm▪

secondo▪DIN▪EN▪ISO▪4042
