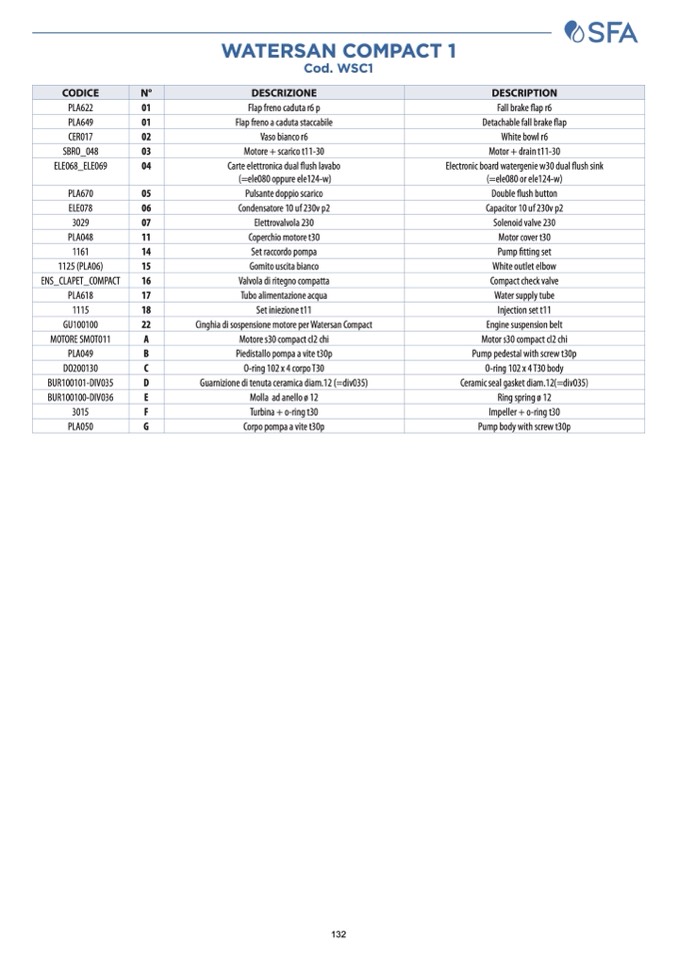

WATERSAN COMPACT 1

Cod. WSC1

CODICE

N°

DESCRIZIONE

DESCRIPTION

PLA622

01

Flap freno caduta r6 p

Fall brake

flap r6

PLA649

01

Flap freno a caduta staccabile

Detachable fall brake

flap

CER017

02

Vaso bianco r6

White bowl r

6

SBRO_048

03

Motore + scarico t11-30

Motor + drain t11-3

0

ELE068_ELE069

04

Carte elettronica dual

flush lavabo

(=ele080 oppure ele124-w)

Electronic board watergenie w30 dual flush sink

(=ele080 or ele124-w)

PLA670

05

Pulsante doppio scarico

Double flush button

ELE078

06

Condensatore 10 uf 230v p2

Capacitor 10 uf 230v p2

3029

07

Elettrovalvola 230

Solenoid valve 230

PLA048

11

Coperchio motore t30

Motor cover t30

1161

14

Set raccordo pompa

Pump

fitting set

1125 (PLA06)

15

Gomito uscita bianco

White outlet elbow

ENS_CLAPET_COMPACT

16

Valvola di ritegno compatta

Compact check valv

e

PLA618

17

Tubo alimentazione acqua

Water supply tube

1115

18

Set iniezione t11

Injection set t11

GU100100

22

Cinghia di sospensione motore per Watersan Compact

Engine suspension belt

MOTORE SMOT011

A

Motore s30 compact cl2 chi

Motor s30 compact cl2 chi

PLA049

B

Piedistallo pompa a vite t30p

Pump pedestal with screw t30p

DO200130

C

O-ring 102 x 4 corpo T30

O-ring 102 x 4 T30 body

BUR100101-DIV035

D

Guarnizione di tenuta ceramica diam.12 (=div035)

Ceramic seal gasket diam.12(=div035)

BUR100100-DIV036

E

Molla ad anello ø 12

Ring spring ø 12

3015

F

Turbina + o-ring t30

Impeller + o-ring t30

PLA050

G

Corpo pompa a vite t30p

Pump body with screw t30

p

132
