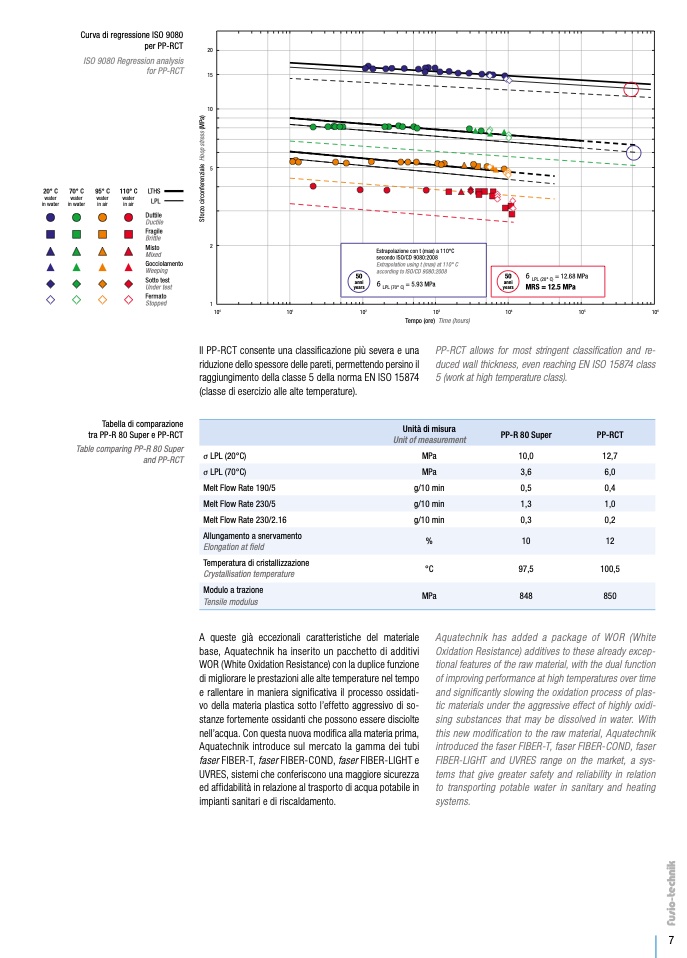

Curva di regressione ISO 9080

per PP-RCT

ISO 9080 Regression analysis

for PP-RCT

20

15

10

5

2

1

20° C

water

in water

70° C

water

in water

95° C

water

in air

110° C LTHS

water

in air

LPL

Duttile

Ductile

Fragile

Brittle

Misto

Mixed

Gocciolamento

Weeping

Sotto test

Under test

Fermato

Stopped

50

anni

years

Estrapolazione con t (max) a 110°C

secondo ISO/CD 9080:2008

Extrapolation using t (max) at 110° C

according to ISO/CD 9080:2008

5

б

= 5.93 MPa

LPL (70° C)

0

б

LPL (20° C)

= 12.68 MPa

anni

years

MRS = 12.5 MPa

Tabella di comparazione

tra PP-R 80 Super e PP-RCT

Table comparing PP-R 80 Super

and PP-RCT

σ LPL (20°C)

σ LPL (70°C)

Melt Flow Rate 190/5

Melt Flow Rate 230/5

Melt Flow Rate 230/2.16

Temperatura di cristallizzazione

Crystallisation temperature

A queste già eccezionali caratteristiche del materiale

base, Aquatechnik ha inserito un pacchetto di additivi

WOR (White Oxidation Resistance) con la duplice funzione

di migliorare le prestazioni alle alte temperature nel tempo

e rallentare in maniera significativa il processo ossidati-

vo della materia plastica sotto l’effetto aggressivo di so-

stanze fortemente ossidanti che possono essere disciolte

nell’acqua. Con questa nuova modifica alla materia prima,

Aquatechnik introduce sul mercato la gamma dei tubi

faser FIBER-T, faser FIBER-COND, faser FIBER-LIGHT e

UVRES, sistemi che conferiscono una maggiore sicurezza

ed affidabilità in relazione al trasporto di acqua potabile in

impianti sanitari e di riscaldamento.

10

0

10

1

10

2

10

3

10

4

10

5

10

6

Tempo (ore) Time (hours)

Il PP-RCT consente una classificazione più severa e una

riduzione dello spessore delle pareti, permettendo persino il

raggiungimento della classe 5 della norma EN ISO 15874

(classe di esercizio alle alte temperature).

PP-RCT allows for most stringent classification and re-

duced wall thickness, even reaching EN ISO 15874 class

5 (work at high temperature class).

Unità di misura

Unit of measurement

PP-R 80 Super

PP-RCT

MPa

MPa

g/10 min

g/10 min

g/10 min

Allungamento a snervamento

Elongation at field

%

10

12

°C

10,0

12,7

3,6

6,0

0,5

0,4

1,3

1,0

0,3

0,2

97,5

100,5

Aquatechnik has added a package of WOR (White

Oxidation Resistance) additives to these already excep-

tional features of the raw material, with the dual function

of improving performance at high temperatures over time

and significantly slowing the oxidation process of plas-

tic materials under the aggressive effect of highly oxidi-

sing substances that may be dissolved in water. With

this new modification to the raw material, Aquatechnik

introduced the faser FIBER-T, faser FIBER-COND, faser

FIBER-LIGHT and UVRES range on the market, a sys-

tems that give greater safety and reliability in relation

to transporting potable water in sanitary and heating

systems.

Modulo a trazione

Tensile modulus

MPa

848

850

7

S

f

o

r

z

o

c

i

r

c

o

n

f

e

r

e

n

z

i

a

l

e

H

o

o

p

s

t

r

e

s

s

(

M

P

a

)
