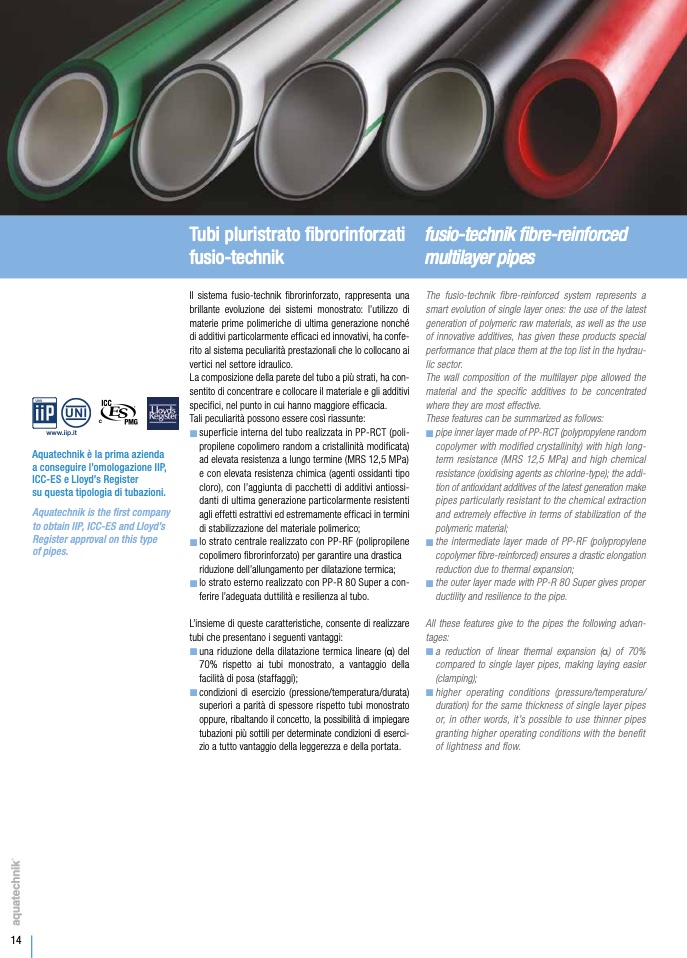

Tubi pluristrato fibrorinforzati fusio-technik fibre-reinforced

fusio-technik

multilayer pipes

c

PMG

Aquatechnik è la prima azienda

a conseguire l’omologazione IIP,

ICC-ES e Lloyd’s Register

su questa tipologia di tubazioni.

Aquatechnik is the first company

to obtain IIP, ICC-ES and Lloyd’s

Register approval on this type

of pipes.

www.iip.it

ICC

®

Il sistema fusio-technik fibrorinforzato, rappresenta una

brillante evoluzione dei sistemi monostrato: l’utilizzo di

materie prime polimeriche di ultima generazione nonché

di additivi particolarmente efficaci ed innovativi, ha confe-

rito al sistema peculiarità prestazionali che lo collocano ai

vertici nel settore idraulico.

La composizione della parete del tubo a più strati, ha con-

sentito di concentrare e collocare il materiale e gli additivi

specifici, nel punto in cui hanno maggiore efficacia.

Tali peculiarità possono essere così riassunte:



superficie interna del tubo realizzata in PP-RCT (poli-

propilene copolimero random a cristallinità modificata)

ad elevata resistenza a lungo termine (MRS 12,5 MPa)

e con elevata resistenza chimica (agenti ossidanti tipo

cloro), con l’aggiunta di pacchetti di additivi antiossi-

danti di ultima generazione particolarmente resistenti

agli effetti estrattivi ed estremamente efficaci in termini

di stabilizzazione del materiale polimerico;



lo strato centrale realizzato con PP-RF (polipropilene

copolimero fibrorinforzato) per garantire una drastica

riduzione dell’allungamento per dilatazione termica;



lostratoesternorealizzatoconPP-R80Superacon-

ferire l’adeguata duttilità e resilienza al tubo.

L’insieme di queste caratteristiche, consente di realizzare

tubi che presentano i seguenti vantaggi:



una riduzione della dilatazione termica lineare (α) del

70% rispetto ai tubi monostrato, a vantaggio della

facilità di posa (staffaggi);



condizioni di esercizio (pressione/temperatura/durata)

superiori a parità di spessore rispetto tubi monostrato

oppure, ribaltando il concetto, la possibilità di impiegare

tubazioni più sottili per determinate condizioni di eserci-

zio a tutto vantaggio della leggerezza e della portata.

The fusio-technik fibre-reinforced system represents a

smart evolution of single layer ones: the use of the latest

generation of polymeric raw materials, as well as the use

of innovative additives, has given these products special

performance that place them at the top list in the hydrau-

lic sector.

The wall composition of the multilayer pipe allowed the

material and the specific additives to be concentrated

where they are most effective.

These features can be summarized as follows:



pipe inner layer made of PP-RCT (polypropylene random

copolymer with modified crystallinity) with high long-

term resistance (MRS 12,5 MPa) and high chemical

resistance (oxidising agents as chlorine-type); the addi-

tion of antioxidant additives of the latest generation make

pipes particularly resistant to the chemical extraction

and extremely effective in terms of stabilization of the

polymeric material;



the intermediate layer made of PP-RF (polypropylene

copolymer fibre-reinforced) ensures a drastic elongation

reduction due to thermal expansion;



theouterlayermadewithPP-R80Supergivesproper

ductility and resilience to the pipe.

All these features give to the pipes the following advan-

tages:



a reduction of linear thermal expansion (α) of 70%

compared to single layer pipes, making laying easier

(clamping);



higher operating conditions (pressure/temperature/

duration) for the same thickness of single layer pipes

or, in other words, it’s possible to use thinner pipes

granting higher operating conditions with the benefit

of lightness and flow.
