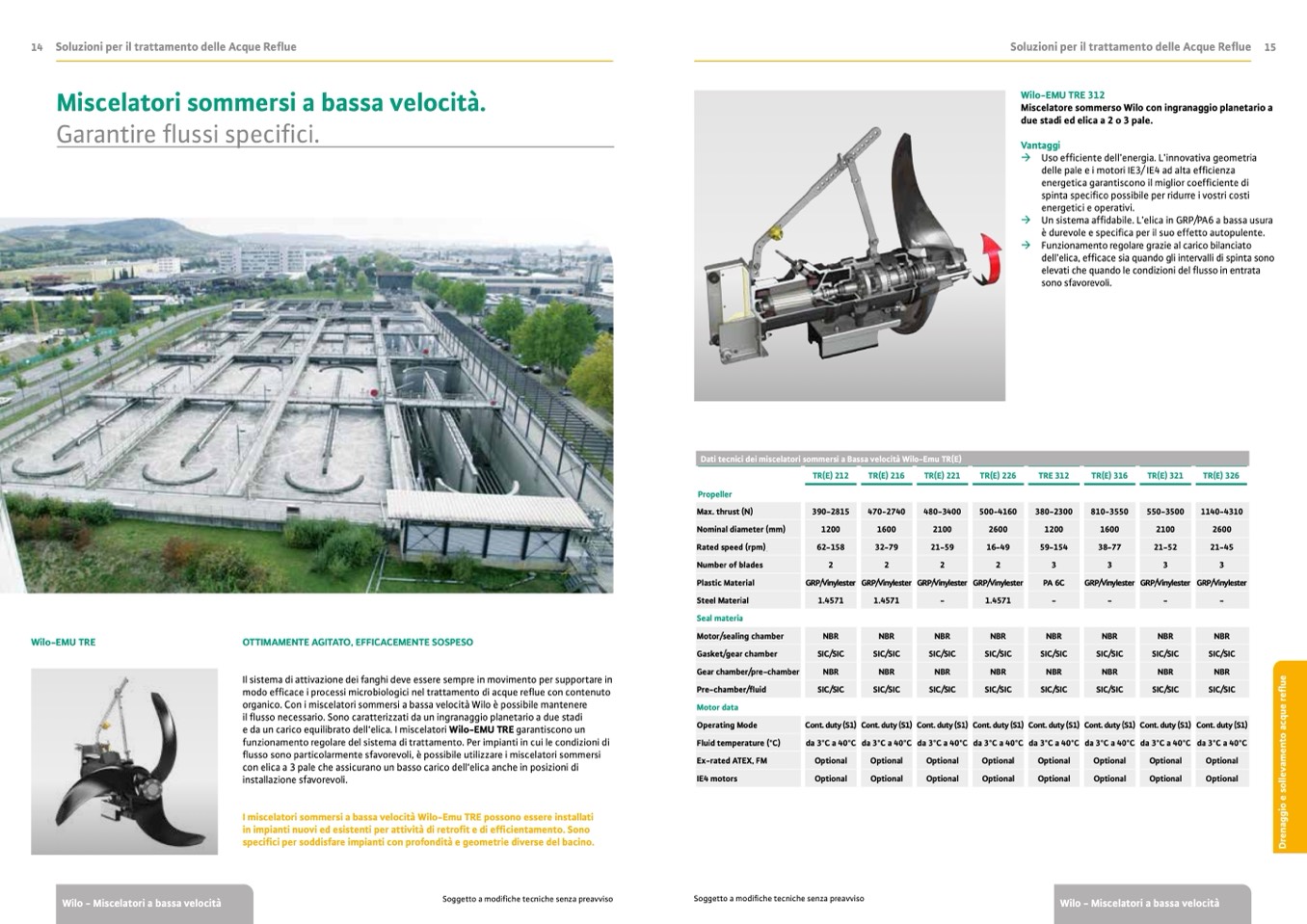

14 Soluzioni per il trattamento delle Acque Reflue

Soluzioni per il trattamento delle Acque Reflue 15

Miscelatori sommersi a bassa velocit

à.

Garantire flussi specifici.

Wilo-EMU TRE 312

Miscelatore sommerso Wilo con ingranaggio planetario a

due stadi ed elica a 2 o 3 pale.

Vantaggi

à Uso efficiente dell’energia. L’innovativa geometria

delle pale e i motori IE3/ IE4 ad alta efficienza

energetica garantiscono il miglior coefficiente di

spinta specifico possibile per ridurre i vostri costi

energetici e operativi.

à Un sistema affidabile. L’elica in GRP/PA6 a bassa usura

è durevole e specifica per il suo effetto autopulente.

à Funzionamentoregolaregraziealcaricobilanciato

dell’elica, efficace sia quando gli intervalli di spinta sono

elevati che quando le condizioni del flusso in entrata

sono sfavorevoli.

Dati tecnici dei miscelatori sommersi a Bassa velocità Wilo-Emu TR(E)

TR(E) 212

TR(E) 216

TR(E) 221

TR(E) 226

TRE 312

TR(E) 316

TR(E) 321

TR(E) 326

Max. thrust (N)

390-2815

470-2740

480-3400

500-4160

380-2300

810-3550

550-3500

1140-4310

Nominal diameter (mm)

1200

1600

2100

2600

1200

1600

2100

2600

Rated speed (rpm)

62-158

32-79

21-59

16-49

59-154

38-77

21-52

21-45

Number of blades

2

2

2

2

3

3

3

3

Plastic Material

GRP/Vinylester

GRP/Vinylester

GRP/Vinylester

GRP/Vinylester

PA 6C

GRP/Vinylester

GRP/Vinylester

GRP/Vinylester

Steel Material

1.4571

1.4571

-

1.4571

-

-

-

-

Motor/sealing chamber

NBR

NBR

NBR

NBR

NBR

NBR

NBR

NBR

Gasket/gear chamber

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

Gear chamber/pre-chamber

NBR

NBR

NBR

NBR

NBR

NBR

NBR

NBR

Pre-chamber/fluid

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

SIC/SIC

Wilo-EMU TRE

OTTIMAMENTE AGITATO, EFFICACEMENTE SOSPESO

Il sistema di attivazione dei fanghi deve essere sempre in movimento per supportare in

modo efficace i processi microbiologici nel trattamento di acque reflue con contenuto

organico. Con i miscelatori sommersi a bassa velocità Wilo è possibile mantenere

il flusso necessario. Sono caratterizzati da un ingranaggio planetario a due stadi

e da un carico equilibrato dell‘elica. I miscelatori Wilo-EMU TRE garantiscono un

funzionamento regolare del sistema di trattamento. Per impianti in cui le condizioni di

flusso sono particolarmente sfavorevoli, è possibile utilizzare i miscelatori sommersi

con elica a 3 pale che assicurano un basso carico dell‘elica anche in posizioni di

installazione sfavorevoli.

I miscelatori sommersi a bassa velocità Wilo-Emu TRE possono essere installati

in impianti nuovi ed esistenti per attività di retrofit e di efficientamento. Sono

specifici per soddisfare impianti con profondità e geometrie diverse del bacino.

Propeller

Seal materia

Motor data

Operating Mode

Cont. duty (S1)

Cont. duty (S1)

Cont. duty (S1)

Cont. duty (S1)

Cont. duty (S1)

Cont. duty (S1)

Cont. duty (S1)

Cont. duty (S1)

Fluid temperature (°C)

da 3°C a 40°C

da 3°C a 40°C

da 3°C a 40°C

da 3°C a 40°C

da 3°C a 40°C

da 3°C a 40°C

da 3°C a 40°C

da 3°C a 40°C

Ex-rated ATEX, FM

Optional

Optional

Optional

Optional

Optional

Optional

Optional

Optional

IE4 motors

Optional

Optional

Optional

Optional

Optional

Optional

Optional

Optional
