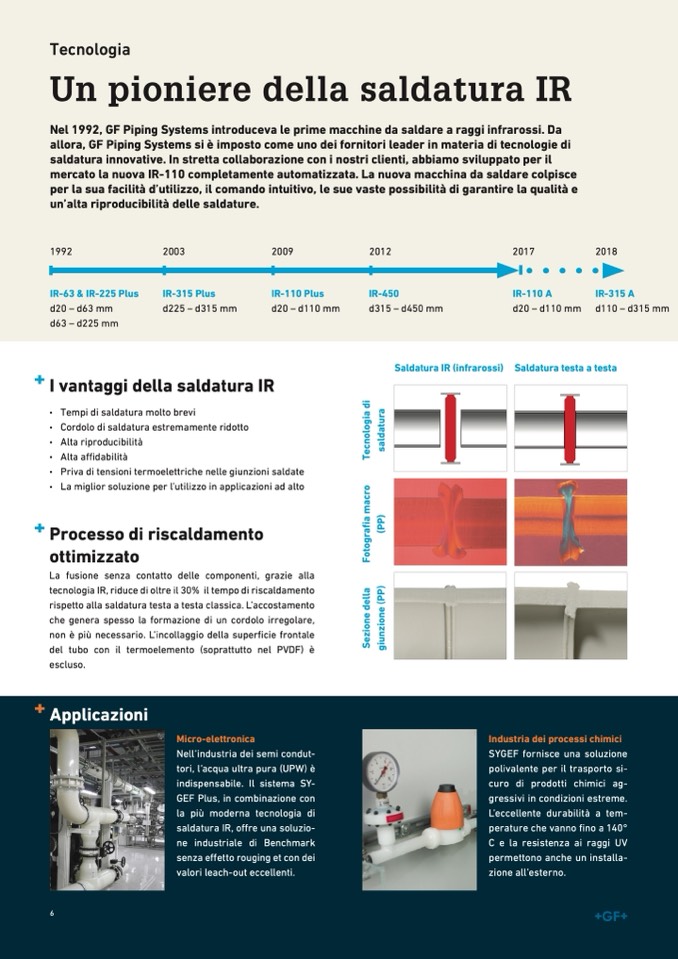

Tecnologia
Un pioniere della saldatura IR
Nel 1992, GF Piping Systems introduceva le prime macchine da saldare a raggi infrarossi. Da
allora, GF Piping Systems si è imposto come uno dei fornitori leader in materia di tecnologie di
saldatura innovative. In stretta collaborazione con i nostri clienti, abbiamo sviluppato per il
mercato la nuova IR-110 completamente automatizzata. La nuova macchina da saldare colpisce
per la sua facilità d’utilizzo, il comando intuitivo, le sue vaste possibilità di garantire la qualità e
un’alta riproducibilità delle saldature.
1992
IR-63 & IR-225 Plus
d20 – d63 mm
d63 – d225 mm
2003
IR-315 Plus
d225 – d315 mm
2009
IR-110 Plus
d20 – d110 mm
2012
IR-450
d315 – d450 mm
2017
IR-110 A
d20 – d110 mm
2018
IR-315 A
d110 – d315 mm
I vantaggi della saldatura IR
• Tempi di saldatura molto brevi
• Cordolo di saldatura estremamente ridotto
• Alta riproducibilità
• Alta affidabilità
• Priva di tensioni termoelettriche nelle giunzioni saldate
• La miglior soluzione per l’utilizzo in applicazioni ad alto
Processo di riscaldamento
ottimizzato
La fusione senza contatto delle componenti, grazie alla
tecnologia IR, riduce di oltre il 30% il tempo di riscaldamento
rispetto alla saldatura testa a testa classica. L’accostamento
che genera spesso la formazione di un cordolo irregolare,
non è più necessario. L’incollaggio della superficie frontale
del tubo con il termoelemento (soprattutto nel PVDF) è
escluso.
Saldatura IR (infrarossi)
Saldatura testa a testa
Applicazioni
6
Micro-elettronica
Nell’industria dei semi condut-
tori, l’acqua ultra pura (UPW) è
indispensabile. Il sistema SY-
GEF Plus, in combinazione con
la più moderna tecnologia di
saldatura IR, offre una soluzio-
ne industriale di Benchmark
senza effetto rouging et con dei
valori leach-out eccellenti.
Industria dei processi chimici
SYGEF fornisce una soluzione
polivalente per il trasporto si-
curo di prodotti chimici ag-
gressivi in condizioni estreme.
L’eccellente durabilità a tem-
perature che vanno fino a 140°
C e la resistenza ai raggi UV
permettono anche un installa-
zione all’esterno.
