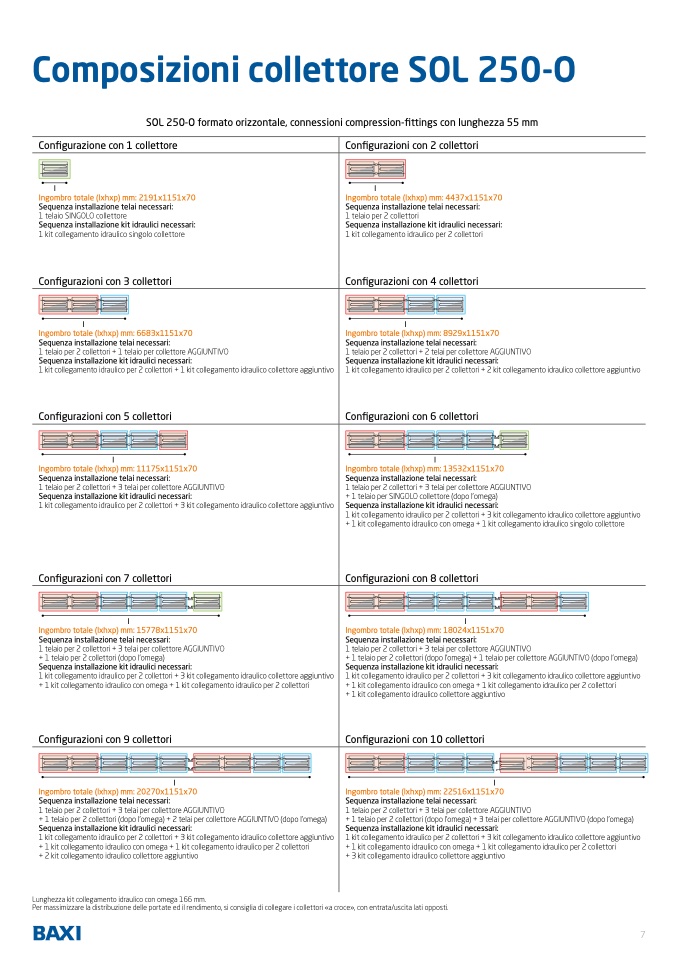

Composizioni collettore SOL 250-

O

SOL 250-O formato orizzontale, connessioni compression-fittings con lunghezza 55 mm

Con

figurazione con 1 collettore

Con

figurazioni con 2 collettori

l

Ingombro totale (lxhxp) mm: 2191x1151x7

0

Sequenza installazione telai necessari

:

1 telaio SINGOLO collettor

e

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico singolo collettor

e

l

Ingombro totale (lxhxp) mm: 4437x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettor

i

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori

Con

figurazioni con 3 collettori

Configurazioni con 4 collettori

l

Ingombro totale (lxhxp) mm: 6683x1151x70

Sequenza installazione telai necessari

:

1 telaio per 2 collettori + 1 telaio per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 1 kit collegamento idraulico collettore aggiuntivo

l

Ingombro totale (lxhxp) mm: 8929x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 2 telai per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 2 kit collegamento idraulico collettore aggiuntivo

Con

figurazioni con 5 collettori

Configurazioni con 6 collettori

l

Ingombro totale (lxhxp) mm: 11175x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIV

O

Sequenza installazione kit idraulici necessari

:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntiv

o

l

Ingombro totale (lxhxp) mm: 13532x1151x7

0

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIV

O

+ 1 telaio per SINGOLO collettore (dopo l’omega

)

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico singolo collettor

e

Con

figurazioni con 7 collettori

Configurazioni con 8 collettori

l

Ingombro totale (lxhxp) mm: 15778x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIV

O

+ 1 telaio per 2 collettori (dopo l’omega

)

Sequenza installazione kit idraulici necessari

:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori

l

Ingombro totale (lxhxp) mm: 18024x1151x7

0

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIV

O

+ 1 telaio per 2 collettori (dopo l’omega) + 1 telaio per collettore AGGIUNTIVO (dopo l’omega

)

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntiv

o

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettor

i

+ 1 kit collegamento idraulico collettore aggiuntiv

o

Con

figurazioni con 9 collettori

Configurazioni con 10 collettor

i

l

Ingombro totale (lxhxp) mm: 20270x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIV

O

+ 1 telaio per 2 collettori (dopo l’omega) + 2 telai per collettore AGGIUNTIVO (dopo l’omega

)

Sequenza installazione kit idraulici necessari

:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntiv

o

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori

+ 2 kit collegamento idraulico collettore aggiuntiv

o

l

Ingombro totale (lxhxp) mm: 22516x1151x7

0

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIV

O

+ 1 telaio per 2 collettori (dopo l’omega) + 3 telai per collettore AGGIUNTIVO (dopo l’omega)

Sequenza installazione kit idraulici necessari

:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettor

i

+ 3 kit collegamento idraulico collettore aggiuntiv

o

Lunghezza kit collegamento idraulico con omega 166 mm

.

Per massimizzare la distribuzione delle portate ed il rendimento, si consiglia di collegare i collettori «a croce», con entrata/uscita lati opposti.
