RACCORDI

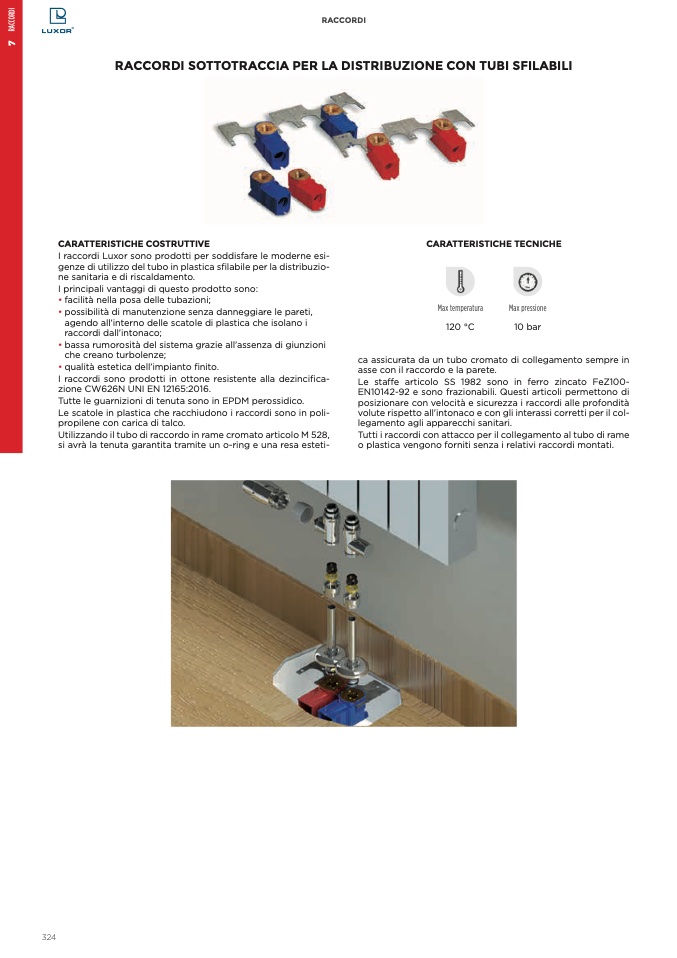

RACCORDI SOTTOTRACCIA PER LA DISTRIBUZIONE CON TUBI SFILABILI

CARATTERISTICHE COSTRUTTIVE

I raccordi Luxor sono prodotti per soddisfare le moderne esi-

genze di utilizzo del tubo in plastica sfilabile per la distribuzio-

ne sanitaria e di riscaldamento.

I principali vantaggi di questo prodotto sono:

• facilità nella posa delle tubazioni;

• possibilità di manutenzione senza danneggiare le pareti,

agendo all’interno delle scatole di plastica che isolano i

raccordi dall’intonaco;

• bassa rumorosit

à del sistema grazie all’assenza di giunzioni

che creano turbolenze;

• qualità estetica dell’impianto finito.

I raccordi sono prodotti in ottone resistente alla dezinci

fica-

zione CW626N UNI EN 12165:2016.

Tutte le guarnizioni di tenuta sono in EPDM perossidico.

Le scatole in plastica che racchiudono i raccordi sono in poli-

propilene con carica di talco.

Utilizzando il tubo di raccordo in rame cromato articolo M 528,

si avr

à la tenuta garantita tramite un o-ring e una resa esteti-

CARATTERISTICHE TECNICHE

Max temperatura

120 °C

Max pressione

10 bar

ca assicurata da un tubo cromato di collegamento sempre in

asse con il raccordo e la parete.

Le sta

ffe articolo SS 1982 sono in ferro zincato FeZ100-

EN10142-92 e sono frazionabili. Questi articoli permettono di

posizionare con velocit

à e sicurezza i raccordi alle profondità

volute rispetto all’intonaco e con gli interassi corretti per il col-

legamento agli apparecchi sanitari.

Tutti i raccordi con attacco per il collegamento al tubo di rame

o plastica vengono forniti senza i relativi raccordi montati.

324
