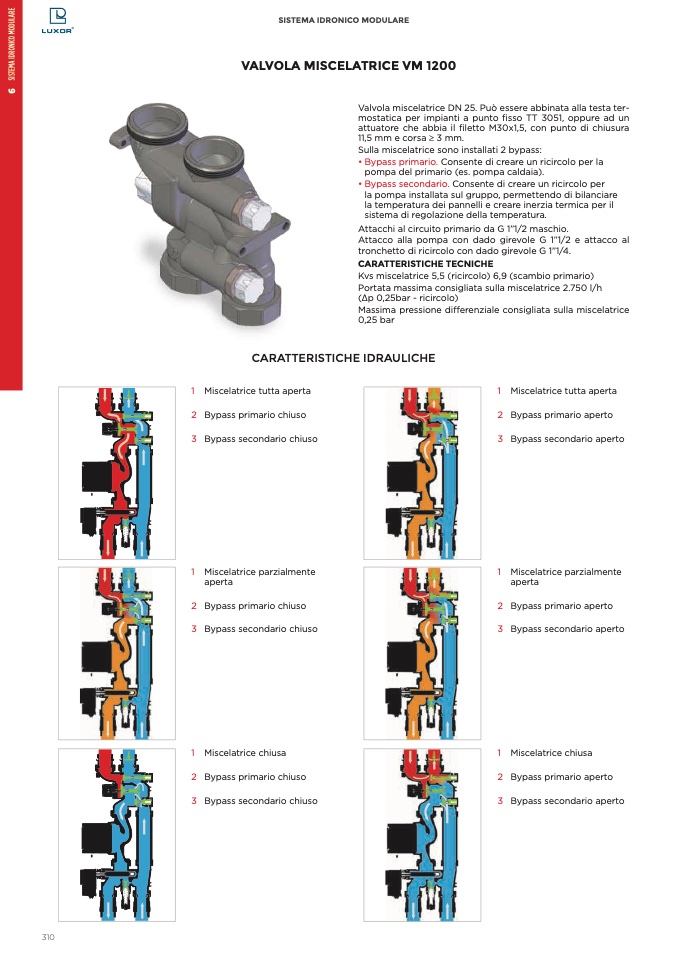

SISTEMA IDRONICO MODULARE

VALVOLA MISCELATRICE VM 1200

Valvola miscelatrice DN 25. Può essere abbinata alla testa ter-

mostatica per impianti a punto fisso TT 3051, oppure ad un

attuatore che abbia il filetto M30x1,5, con punto di chiusura

11,5 mm e corsa ≥ 3 mm.

Sulla miscelatrice sono installati 2 bypass:

• Bypass primario. Consente di creare un ricircolo per la

pompa del primario (es. pompa caldaia).

• Bypass secondario. Consente di creare un ricircolo per

la pompa installata sul gruppo, permettendo di bilanciare

la temperatura dei pannelli e creare inerzia termica per il

sistema di regolazione della temperatura.

Attacchi al circuito primario da G 1”1/2 maschio.

Attacco alla pompa con dado girevole G 1”1/2 e attacco al

tronchetto di ricircolo con dado girevole G 1”1/4.

CARATTERISTICHE TECNICHE

Kvs miscelatrice 5,5 (ricircolo) 6,9 (scambio primario)

Portata massima consigliata sulla miscelatrice 2.750 l/h

(∆p 0,25bar - ricircolo)

Massima pressione differenziale consigliata sulla miscelatrice

0,25 bar

3

1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

1

2

310

CARATTERISTICHE IDRAULICHE

1 Miscelatrice tutta aperta

2 Bypass primario chiuso

3 Bypass secondario chiuso

1 Miscelatrice parzialmente

aperta

2 Bypass primario chiuso

3 Bypass secondario chiuso

1 Miscelatrice chiusa

2 Bypass primario chiuso

3 Bypass secondario chiuso

1 Miscelatrice tutta aperta

2 Bypass primario aperto

3 Bypass secondario aperto

1 Miscelatrice parzialmente

aperta

2 Bypass primario aperto

3 Bypass secondario aperto

1 Miscelatrice chiusa

2 Bypass primario aperto

3 Bypass secondario aperto
