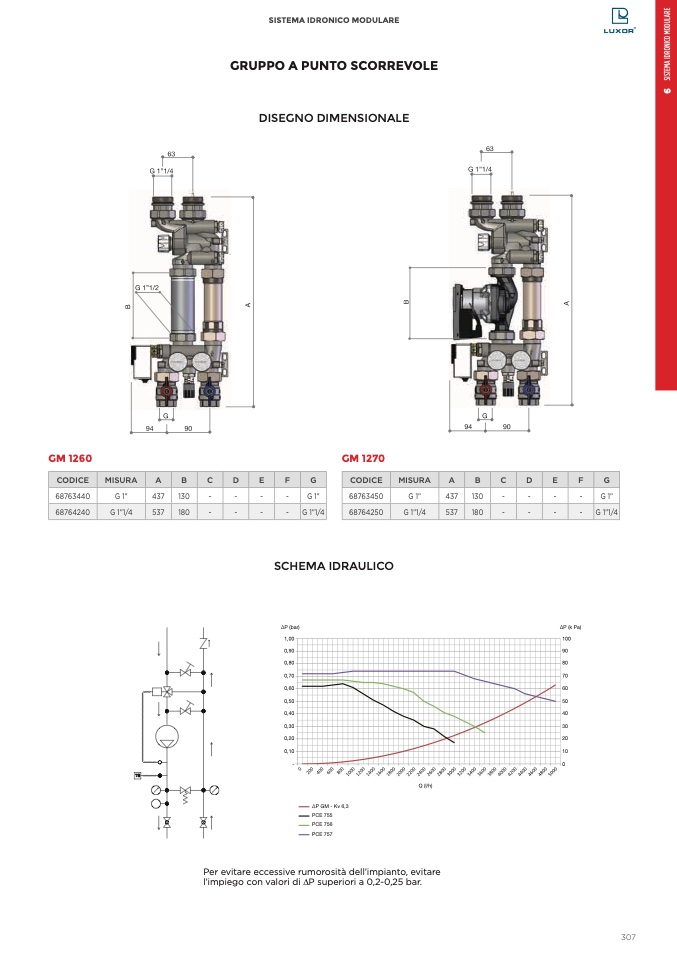

SISTEMA IDRONICO MODULARE

GRUPPO A PUNTO SCORREVOLE

DISEGNO DIMENSIONALE

GM 1260

68763440

G 1”

437

130

-

-

GM 1270

-

-

G 1”

68763450

SCHEMA IDRAULICO

∆P (bar)

1,00

0,90

0,80

0,70

0,60

0,50

0,40

0,30

0,20

0,10

G 1”

437

130

-

-

-

-

∆P (k Pa)

100

90

80

70

60

50

40

30

20

10

G 1”

CODICE

MISURA

A

B

C

D

E

F

G

CODICE

MISURA

A

B

C

D

E

F

G

68764240

G 1”1/4

537

180

-

-

-

-

G 1”1/4

68764250

G 1”1/4

537

180

-

-

-

-

G 1”1/4

Gruppo miscelato GM

-

0

Q (l/h)

∆P GM - Kv 6,3

PCE 755

PCE 756

PCE 757

Per evitare eccessive rumorosit

à dell’impianto, evitare

l’impiego con valori di ∆P superiori a 0,2-0,25 bar.

307
