BYPASS

Aprendo il Bypass presente su ciascun modulo,

è possibile

avere un collettore che fa anche da separatore idraulico.

VALVOLA DI BILANCIAMENTO

1/4

0,17

3

3,56

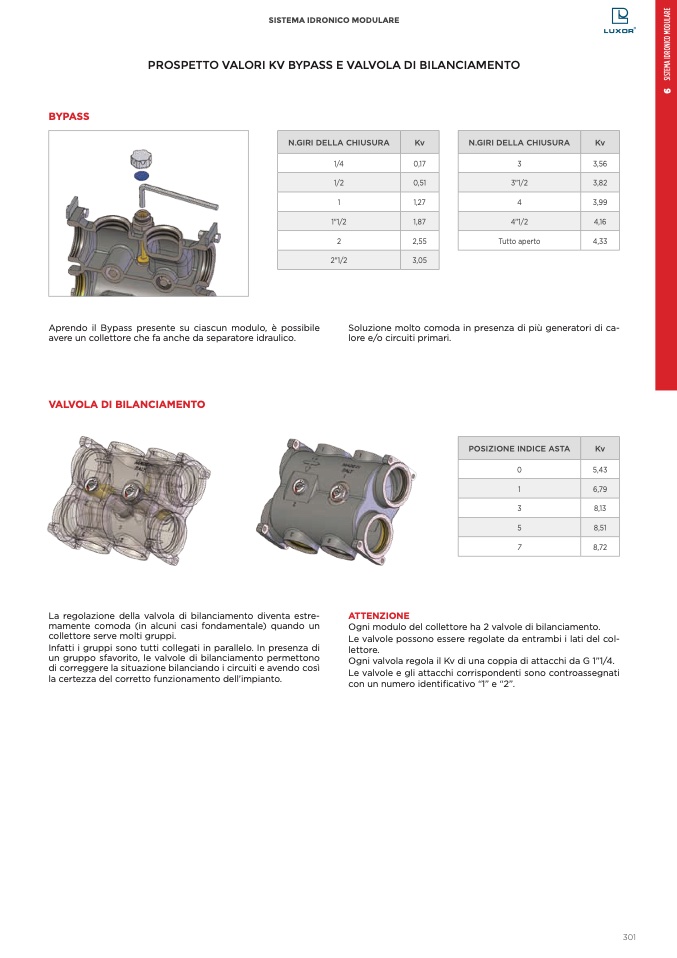

SISTEMA IDRONICO MODULARE

PROSPETTO VALORI KV BYPASS E VALVOLA DI BILANCIAMENTO

N.GIRI DELLA CHIUSURA

Kv

N.GIRI DELLA CHIUSURA

Kv

1/2

0,51

1

1,27

1"1/2

1,87

2

2,55

2"1/2

3,05

3"1/2

3,82

4

3,99

4"1/2

4,16

Tutto aperto

4,33

POSIZIONE INDICE ASTA

Kv

1

6,79

3

8,13

5

8,51

7

8,72

La regolazione della valvola di bilanciamento diventa estre-

mamente comoda (in alcuni casi fondamentale) quando un

collettore serve molti gruppi.

Infatti i gruppi sono tutti collegati in parallelo. In presenza di

un gruppo sfavorito, le valvole di bilanciamento permettono

di correggere la situazione bilanciando i circuiti e avendo così

la certezza del corretto funzionamento dell’impianto.

Soluzione molto comoda in presenza di più generatori di ca-

lore e/o circuiti primari.

0

5,43

ATTENZIONE

Ogni modulo del collettore ha 2 valvole di bilanciamento.

Le valvole possono essere regolate da entrambi i lati del col-

lettore.

Ogni valvola regola il Kv di una coppia di attacchi da G 1”1/4.

Le valvole e gli attacchi corrispondenti sono controassegnati

con un numero identificativo “1” e “2”.
