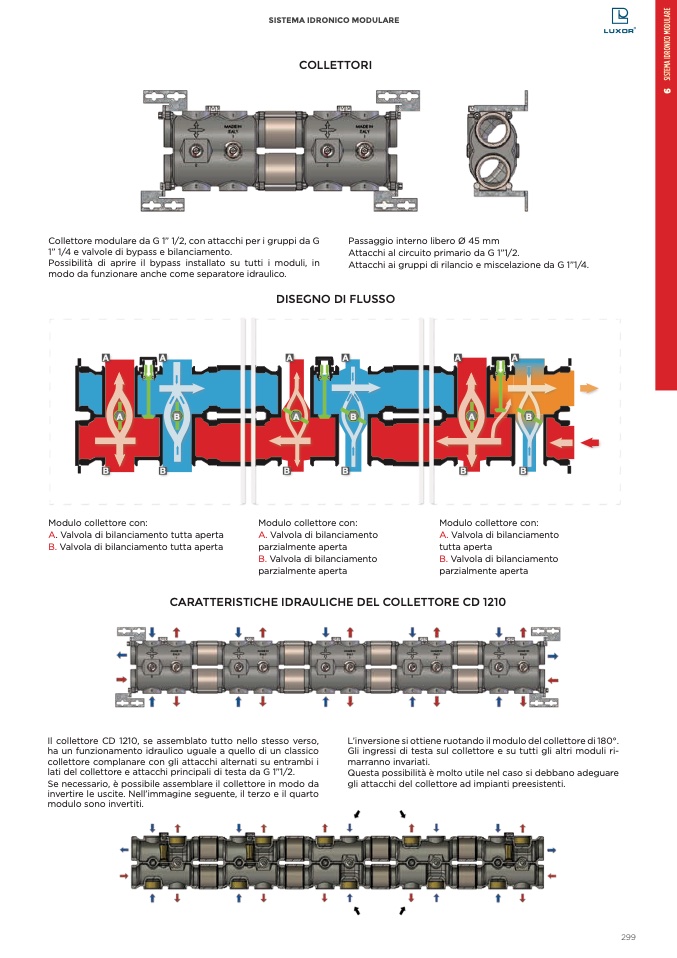

Collettore modulare da G 1” 1/2, con attacchi per i gruppi da G

1” 1/4 e valvole di bypass e bilanciamento.

Possibilità di aprire il bypass installato su tutti i moduli, in

modo da funzionare anche come separatore idraulico.

Passaggio interno libero Ø 45 mm

Attacchi al circuito primario da G 1”1/2.

Attacchi ai gruppi di rilancio e miscelazione da G 1”1/4.

Modulo collettore con:

A. Valvola di bilanciamento tutta aperta

B. Valvola di bilanciamento tutta aperta

Modulo collettore con:

A. Valvola di bilanciamento

parzialmente aperta

B. Valvola di bilanciamento

parzialmente aperta

Modulo collettore con:

A. Valvola di bilanciamento

tutta aperta

B. Valvola di bilanciamento

parzialmente aperta

SISTEMA IDRONICO MODULARE

COLLETTORI

DISEGNO DI FLUSSO

A

A

A

A

A

A

A

B

A

B

A

B

B

B

B

B

B

B

CARATTERISTICHE IDRAULICHE DEL COLLETTORE CD 1210

Il collettore CD 1210, se assemblato tutto nello stesso verso,

ha un funzionamento idraulico uguale a quello di un classico

collettore complanare con gli attacchi alternati su entrambi i

lati del collettore e attacchi principali di testa da G 1”1/2.

Se necessario, è possibile assemblare il collettore in modo da

invertire le uscite. Nell’immagine seguente, il terzo e il quarto

modulo sono invertiti.

L’inversione si ottiene ruotando il modulo del collettore di 180°.

Gli ingressi di testa sul collettore e su tutti gli altri moduli ri-

marranno invariati.

Questa possibilit

à è molto utile nel caso si debbano adeguare

gli attacchi del collettore ad impianti preesistenti.
