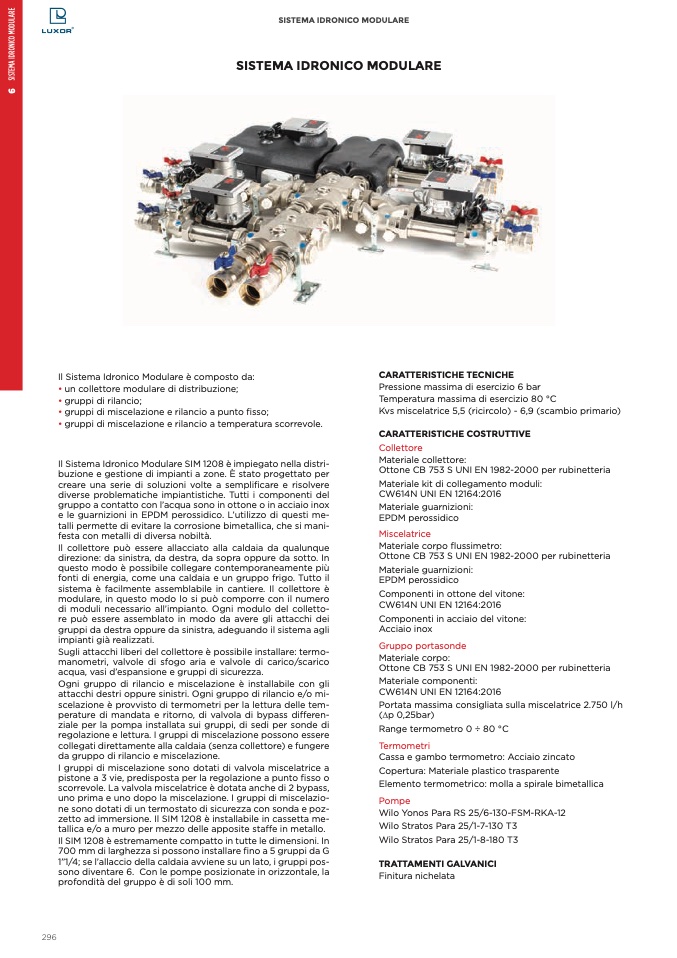

Il Sistema Idronico Modulare è composto da:

• un collettore modulare di distribuzione;

• gruppi di rilancio;

• gruppi di miscelazione e rilancio a punto fisso;

• gruppi di miscelazione e rilancio a temperatura scorrevole.

Il Sistema Idronico Modulare SIM 1208 è impiegato nella distri-

buzione e gestione di impianti a zone.

È stato progettato per

creare una serie di soluzioni volte a sempli

ficare e risolvere

diverse problematiche impiantistiche. Tutti i componenti del

gruppo a contatto con l’acqua sono in ottone o in acciaio inox

e le guarnizioni in EPDM perossidico. L’utilizzo di questi me-

talli permette di evitare la corrosione bimetallica, che si mani-

festa con metalli di diversa nobiltà.

Il collettore può essere allacciato alla caldaia da qualunque

direzione: da sinistra, da destra, da sopra oppure da sotto. In

questo modo

è possibile collegare contemporaneamente più

fonti di energia, come una caldaia e un gruppo frigo. Tutto il

sistema

è facilmente assemblabile in cantiere. Il collettore

è

modulare, in questo modo lo si può comporre con il numero

di moduli necessario all’impianto. Ogni modulo del colletto-

re pu

ò essere assemblato in modo da avere gli attacchi dei

gruppi da destra oppure da sinistra, adeguando il sistema agli

impianti gi

à realizzati.

Sugli attacchi liberi del collettore

è possibile installare: termo-

manometri, valvole di sfogo aria e valvole di carico/scarico

acqua, vasi d’espansione e gruppi di sicurezza.

Ogni gruppo di rilancio e miscelazione è installabile con gli

attacchi destri oppure sinistri. Ogni gruppo di rilancio e/o mi-

scelazione è provvisto di termometri per la lettura delle tem-

perature di mandata e ritorno, di valvola di bypass differen-

ziale per la pompa installata sui gruppi, di sedi per sonde di

regolazione e lettura. I gruppi di miscelazione possono essere

collegati direttamente alla caldaia (senza collettore) e fungere

da gruppo di rilancio e miscelazione.

I gruppi di miscelazione sono dotati di valvola miscelatrice a

pistone a 3 vie, predisposta per la regolazione a punto fisso o

scorrevole. La valvola miscelatrice è dotata anche di 2 bypass,

uno prima e uno dopo la miscelazione. I gruppi di miscelazio-

ne sono dotati di un termostato di sicurezza con sonda e poz-

zetto ad immersione. Il SIM 1208 è installabile in cassetta me-

tallica e/o a muro per mezzo delle apposite sta

ffe in metallo.

Il SIM 1208 è estremamente compatto in tutte le dimensioni. In

700 mm di larghezza si possono installare

fino a 5 gruppi da G

1”1/4; se l’allaccio della caldaia avviene su un lato, i gruppi pos-

sono diventare 6. Con le pompe posizionate in orizzontale, la

profondità del gruppo è di soli 100 mm.

CARATTERISTICHE TECNICHE

Pressione massima di esercizio 6 bar

Temperatura massima di esercizio 80 °C

Kvs miscelatrice 5,5 (ricircolo) - 6,9 (scambio primario)

CARATTERISTICHE COSTRUTTIVE

Collettore

Materiale collettore:

Ottone CB 753 S UNI EN 1982-2000 per rubinetteria

Materiale kit di collegamento moduli:

CW614N UNI EN 12164:2016

Materiale guarnizioni:

EPDM perossidico

Miscelatrice

Materiale corpo

flussimetro:

Ottone CB 753 S UNI EN 1982-2000 per rubinetteria

Materiale guarnizioni:

EPDM perossidico

Componenti in ottone del vitone:

CW614N UNI EN 12164:2016

Componenti in acciaio del vitone:

Acciaio inox

Gruppo portasonde

Materiale corpo:

Ottone CB 753 S UNI EN 1982-2000 per rubinetteria

Materiale componenti:

CW614N UNI EN 12164:2016

Portata massima consigliata sulla miscelatrice 2.750 l/h

(∆p 0,25bar)

Range termometro 0 ÷ 80 °C

Termometri

Cassa e gambo termometro: Acciaio zincato

Copertura: Materiale plastico trasparente

Elemento termometrico: molla a spirale bimetallica

Pompe

Wilo Yonos Para RS 25/6-130-FSM-RKA-12

Wilo Stratos Para 25/1-7-130 T3

Wilo Stratos Para 25/1-8-180 T3

TRATTAMENTI GALVANICI

Finitura nichelata
