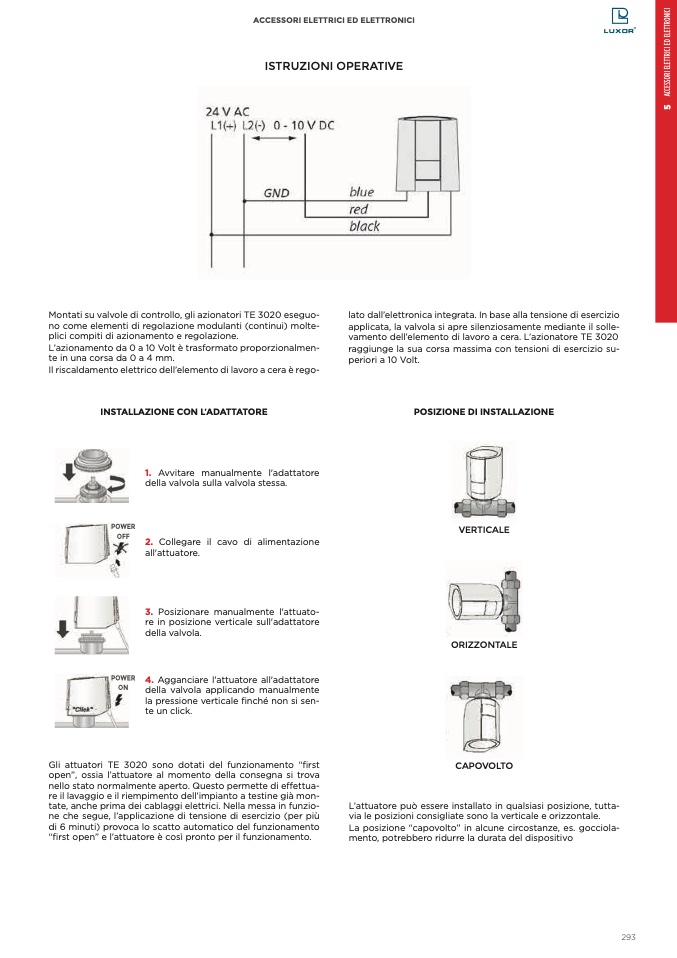

Montati su valvole di controllo, gli azionatori TE 3020 eseguo-

no come elementi di regolazione modulanti (continui) molte-

plici compiti di azionamento e regolazione.

L’azionamento da 0 a 10 Volt è trasformato proporzionalmen-

te in una corsa da 0 a 4 mm.

Il riscaldamento elettrico dell’elemento di lavoro a cera

è rego-

INSTALLAZIONE CON L’ADATTATORE

1. Avvitare manualmente l'adattatore

della valvola sulla valvola stessa.

POWER

OFF

2. Collegare il cavo di alimentazione

lato dall’elettronica integrata. In base alla tensione di esercizio

applicata, la valvola si apre silenziosamente mediante il solle-

vamento dell’elemento di lavoro a cera. L’azionatore TE 3020

raggiunge la sua corsa massima con tensioni di esercizio su-

periori a 10 Volt.

POSIZIONE DI INSTALLAZIONE

VERTICALE

ORIZZONTALE

CAPOVOLTO

L’attuatore pu

ò essere installato in qualsiasi posizione, tutta-

via le posizioni consigliate sono la verticale e orizzontale.

La posizione “capovolto” in alcune circostanze, es. gocciola-

mento, potrebbero ridurre la durata del dispositivo

ACCESSORI ELETTRICI ED ELETTRONICI

ISTRUZIONI OPERATIVE

POWER

ON

all'attuatore.

3. Posizionare manualmente l'attuato-

re in posizione verticale sull'adattatore

della valvola.

4. Agganciare l'attuatore all'adattatore

della valvola applicando manualmente

la pressione verticale finch

é non si sen-

te un click.

Gli attuatori TE 3020 sono dotati del funzionamento “first

open”, ossia l’attuatore al momento della consegna si trova

nello stato normalmente aperto. Questo permette di effettua-

re il lavaggio e il riempimento dell’impianto a testine gi

à mon-

tate, anche prima dei cablaggi elettrici. Nella messa in funzio-

ne che segue, l’applicazione di tensione di esercizio (per pi

ù

di 6 minuti) provoca lo scatto automatico del funzionamento

“

first open” e l’attuatore

è così pronto per il funzionamento.
