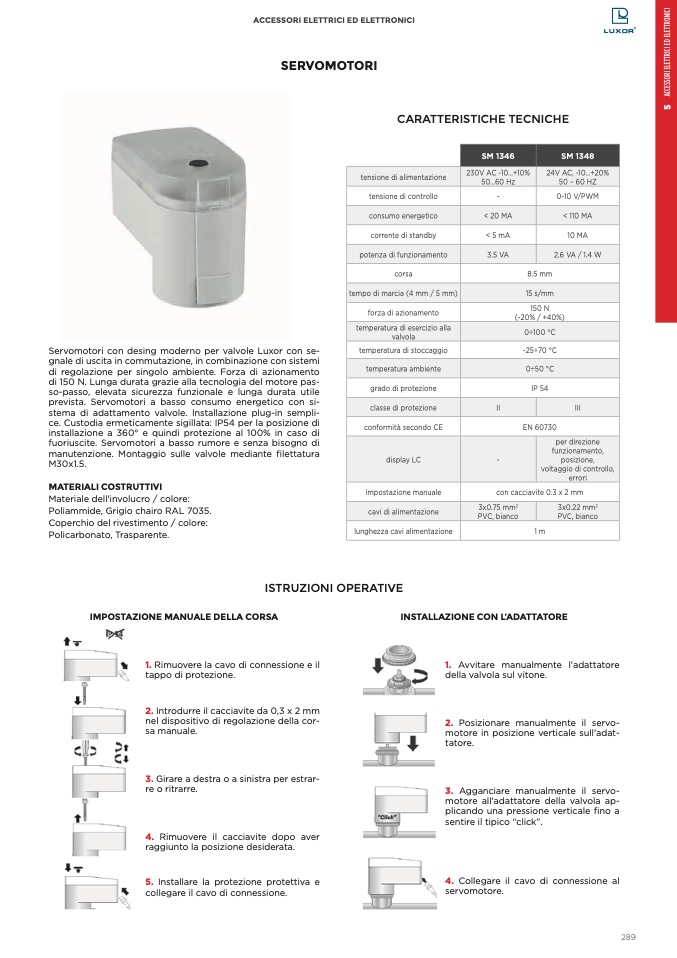

SERVOMOTORI

Servomotori con desing moderno per valvole Luxor con se-

gnale di uscita in commutazione, in combinazione con sistemi

di regolazione per singolo ambiente. Forza di azionamento

di 150 N. Lunga durata grazie alla tecnologia del motore pas-

so-passo, elevata sicurezza funzionale e lunga durata utile

prevista. Servomotori a basso consumo energetico con si-

stema di adattamento valvole. Installazione plug-in sempli-

ce. Custodia ermeticamente sigillata: IP54 per la posizione di

installazione a 360° e quindi protezione al 100% in caso di

fuoriuscite. Servomotori a basso rumore e senza bisogno di

manutenzione. Montaggio sulle valvole mediante

filettatura

M30x1.5.

CARATTERISTICHE TECNICHE

ACCESSORI ELETTRICI ED ELETTRONICI

SM 1346

SM 1348

tensione di alimentazione

230V AC -10

...+10%

50...60 Hz

24V AC, -10...+20%

50 – 60 HZ

tensione di controllo

-

0-10 V/PWM

consumo energetico

< 20 MA

< 110 MA

corrente di standby

< 5 mA

10 MA

potenza di funzionamento

3.5 VA

2.6 VA / 1.4 W

corsa

8.5 mm

tempo di marcia (4 mm / 5 mm)

15 s/mm

forza di azionamento

150 N

(-20% / +40%)

temperatura di esercizio alla

valvola

0÷100 °C

temperatura di stoccaggio

-25÷70 °C

temperatura ambiente

0÷50 °C

grado di protezione

IP 54

classe di protezione

II

III

conformità secondo CE

EN 60730

display LC

-

per direzione

funzionamento,

posizione,

voltaggio di controllo,

errori

impostazione manuale

con cacciavite 0.3 x 2 mm

cavi di alimentazione

3x0.75 mm

2

PVC, bianco

3x0.22 mm

2

PVC, bianco

lunghezza cavi alimentazione

1m

MATERIALI COSTRUTTIVI

Materiale dell'involucro / colore:

Poliammide, Grigio chairo RAL 7035.

Coperchio del rivestimento / colore:

Policarbonato, Trasparente.

IMPOSTAZIONE MANUALE DELLA CORSA

1. Rimuovere la cavo di connessione e il

tappo di protezione.

2. Introdurre il cacciavite da 0,3 x 2 mm

nel dispositivo di regolazione della cor-

sa manuale.

3. Girare a destra o a sinistra per estrar-

re o ritrarre.

4. Rimuovere il cacciavite dopo aver

raggiunto la posizione desiderata.

5. Installare la protezione protettiva e

collegare il cavo di connessione.

INSTALLAZIONE CON L’ADATTATORE

1. Avvitare manualmente l'adattatore

della valvola sul vitone.

2. Posizionare manualmente il servo-

motore in posizione verticale sull'adat-

tatore.

3. Agganciare manualmente il servo-

motore all'adattatore della valvola ap-

plicando una pressione verticale fino a

sentire il tipico “click”.

4. Collegare il cavo di connessione al

servomotore.
