CARATTERISTICHE TECNICHE

Termostato a contatto

Campo di regolazione della temperatura: 0 °C ÷ 90 °C

Gradiente termico: 1 °C/min

Tolleranza temperatura minima ±4 °C

Tolleranza temperatura massima ±6 °C

Differenziale: 8±12 °C

Portata nominale dei contatti:

• 16 (4)A 250 V~

• 6 (1)A 400 V~

Tensione impulsiva nominale 4 kV

Limite temperatura della testa di comando: 85 °C

Grado protezione: IP 40

Classe isolamento: I

Termostato ad Immersione

Campo di regolazione della temperatura: 10 °C ÷ 90 °C

Gradiente termico: 1 °C/min

Differenziale: 6±1 °C

Portata nominale dei contatti:

• 15 (6)A / 250 V~

Limite temperatura della testa di comando: 85 °C

Grado protezione: IP 40

Classe isolamento: I

ACCESSORI ELETTRICI ED ELETTRONICI

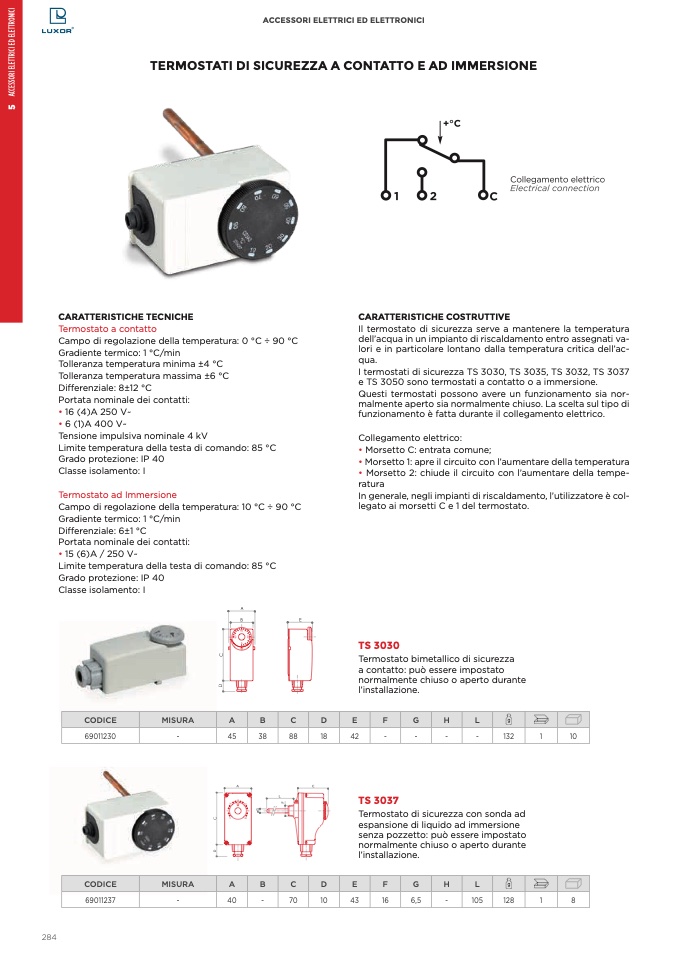

TERMOSTATI DI SICUREZZA A CONTATTO E AD IMMERSIONE

CODICE

MISURA

A

B

C

D

E

F

G

H

L

69011230

-

CARATTERISTICHE COSTRUTTIVE

Il termostato di sicurezza serve a mantenere la temperatura

dell’acqua in un impianto di riscaldamento entro assegnati va-

lori e in particolare lontano dalla temperatura critica dell’ac-

qua.

I termostati di sicurezza TS 3030, TS 3035, TS 3032, TS 3037

e TS 3050 sono termostati a contatto o a immersione.

Questi termostati possono avere un funzionamento sia nor-

malmente aperto sia normalmente chiuso. La scelta sul tipo di

funzionamento

è fatta durante il collegamento elettrico.

Collegamento elettrico:

• Morsetto C: entrata comune;

• Morsetto 1: apre il circuito con l’aumentare della temperatura

• Morsetto 2: chiude il circuito con l’aumentare della tempe-

ratura

In generale, negli impianti di riscaldamento, l’utilizzatore è col-

legato ai morsetti C e 1 del termostato.

TS 3030

Termostato bimetallico di sicurezza

a contatto: può essere impostato

normalmente chiuso o aperto durante

l’installazione.

45

38

88

18

42

-

-

-

-

132

1

10

TS 3037

Termostato di sicurezza con sonda ad

espansione di liquido ad immersione

senza pozzetto: può essere impostato

normalmente chiuso o aperto durante

l’installazione.

CODICE

MISURA

A

B

C

D

E

F

G

H

L

69011237

-

40

-

70

10

43

16

6,5

-

105

128

1

8

284
