ACCESSORI ELETTRICI ED ELETTRONICI

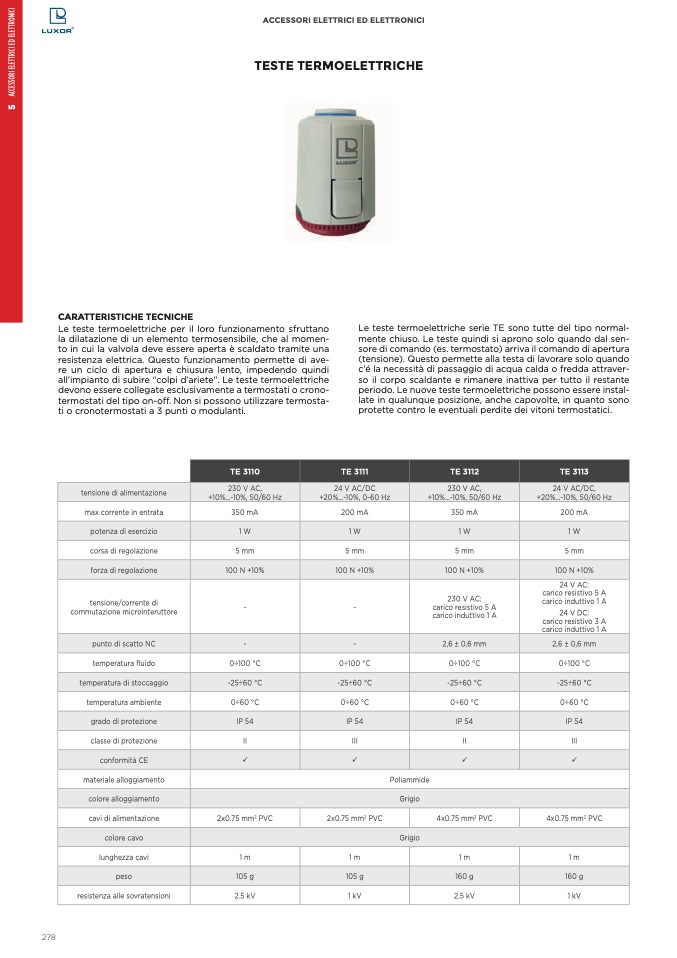

TESTE TERMOELETTRICHE

CARATTERISTICHE TECNICHE

Le teste termoelettriche per il loro funzionamento sfruttano

la dilatazione di un elemento termosensibile, che al momen-

to in cui la valvola deve essere aperta

è scaldato tramite una

resistenza elettrica. Questo funzionamento permette di ave-

re un ciclo di apertura e chiusura lento, impedendo quindi

all’impianto di subire “colpi d’ariete”. Le teste termoelettriche

devono essere collegate esclusivamente a termostati o crono-

termostati del tipo on-o

ff. Non si possono utilizzare termosta-

ti o cronotermostati a 3 punti o modulanti.

Le teste termoelettriche serie TE sono tutte del tipo normal-

mente chiuso. Le teste quindi si aprono solo quando dal sen-

sore di comando (es. termostato) arriva il comando di apertura

(tensione). Questo permette alla testa di lavorare solo quando

c’é la necessità di passaggio di acqua calda o fredda attraver-

so il corpo scaldante e rimanere inattiva per tutto il restante

periodo. Le nuove teste termoelettriche possono essere instal-

late in qualunque posizione, anche capovolte, in quanto sono

protette contro le eventuali perdite dei vitoni termostatici.

TE 3110

TE 3111

TE 3112

TE 3113

tensione di alimentazione

230 V AC,

+10%...-10%, 50/60 Hz

24 V AC/DC

+20%...-10%, 0-60 Hz

230 V AC,

+10%...-10%, 50/60 Hz

24 V AC/DC,

+20%...-10%, 50/60 Hz

max corrente in entrata

350 mA

200 mA

350 mA

200 mA

potenza di esercizio

1W

1W

1W

1W

corsa di regolazione

5 mm

5 mm

5 mm

5 mm

forza di regolazione

100 N +10%

100 N +10%

100 N +10%

100 N +10%

tensione/corrente di

commutazione microinteruttore

-

-

230 V AC:

carico resistivo 5 A

carico induttivo 1 A

24 V AC:

carico resistivo 5 A

carico induttivo 1 A

24 V DC:

carico resistivo 3 A

carico induttivo 1 A

punto di scatto NC

-

-

2,6 ± 0,6 mm

2,6 ± 0,6 mm

temperatura fluido

0÷100 °C

0÷100 °C

0÷100 °C

0÷100 °C

temperatura di stoccaggio

-25÷60 °C

-25÷60 °C

-25÷60 °C

-25÷60 °C

temperatura ambiente

0÷60 °C

0÷60 °C

0÷60 °C

0÷60 °C

grado di protezione

IP 54

IP 54

IP 54

IP 54

classe di protezione

II

III

II

III

conformità CE









materiale alloggiamento

Poliammide

colore alloggiamento

Grigio

cavi di alimentazione

2x0.75 mm

2

PVC

2x0.75 mm

2

PVC

4x0.75 mm

2

PVC

4x0.75 mm

2

PVC

colore cavo

Grigio

lunghezza cavi

1m

1m

1m

1m

peso

105 g

105 g

160 g

160 g

resistenza alle sovratensioni

2.5 kV

1 kV

2.5 kV

1 kV
