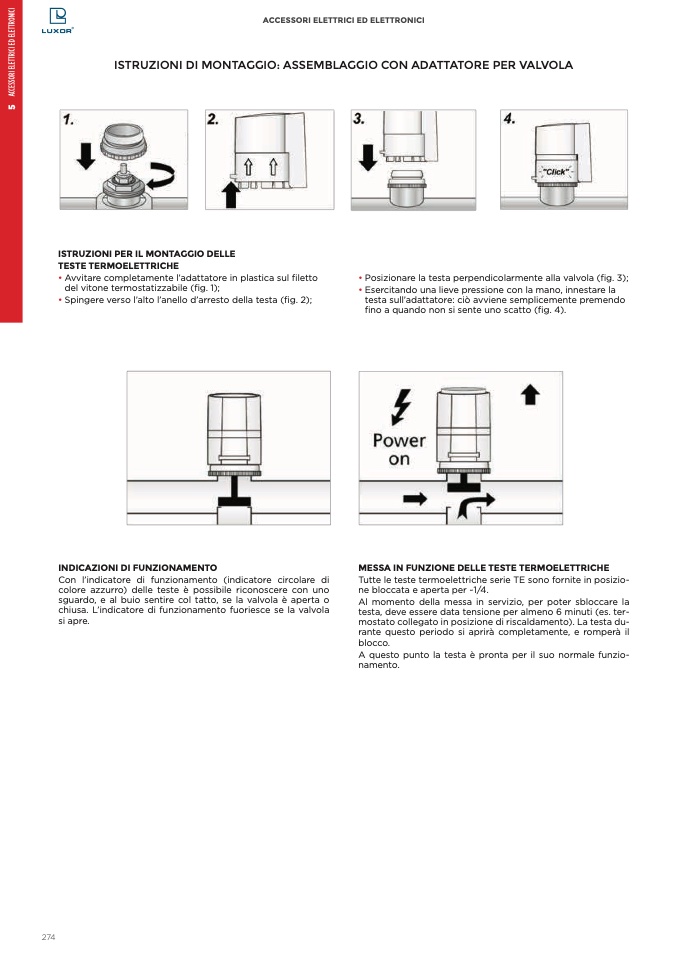

ISTRUZIONI PER IL MONTAGGIO DELLE

TESTE TERMOELETTRICHE

• Avvitare completamente l’adattatore in plastica sul filetto

del vitone termostatizzabile (fig. 1);

• Spingere verso l’alto l’anello d’arresto della testa (fig. 2);

• Posizionare la testa perpendicolarmente alla valvola (fig. 3);

• Esercitando una lieve pressione con la mano, innestare la

testa sull’adattatore: ciò avviene semplicemente premendo

fino a quando non si sente uno scatto (fig. 4).

ACCESSORI ELETTRICI ED ELETTRONICI

ISTRUZIONI DI MONTAGGIO: ASSEMBLAGGIO CON ADATTATORE PER VALVOLA

274

INDICAZIONI DI FUNZIONAMENTO

Con l’indicatore di funzionamento (indicatore circolare di

colore azzurro) delle teste è possibile riconoscere con uno

sguardo, e al buio sentire col tatto, se la valvola è aperta o

chiusa. L’indicatore di funzionamento fuoriesce se la valvola

si apre.

MESSA IN FUNZIONE DELLE TESTE TERMOELETTRICHE

Tutte le teste termoelettriche serie TE sono fornite in posizio-

ne bloccata e aperta per ~1/4.

Al momento della messa in servizio, per poter sbloccare la

testa, deve essere data tensione per almeno 6 minuti (es. ter-

mostato collegato in posizione di riscaldamento). La testa du-

rante questo periodo si aprirà completamente, e romperà il

blocco.

A questo punto la testa

è pronta per il suo normale funzio-

namento.
