ACCESSORI ELETTRICI ED ELETTRONICI

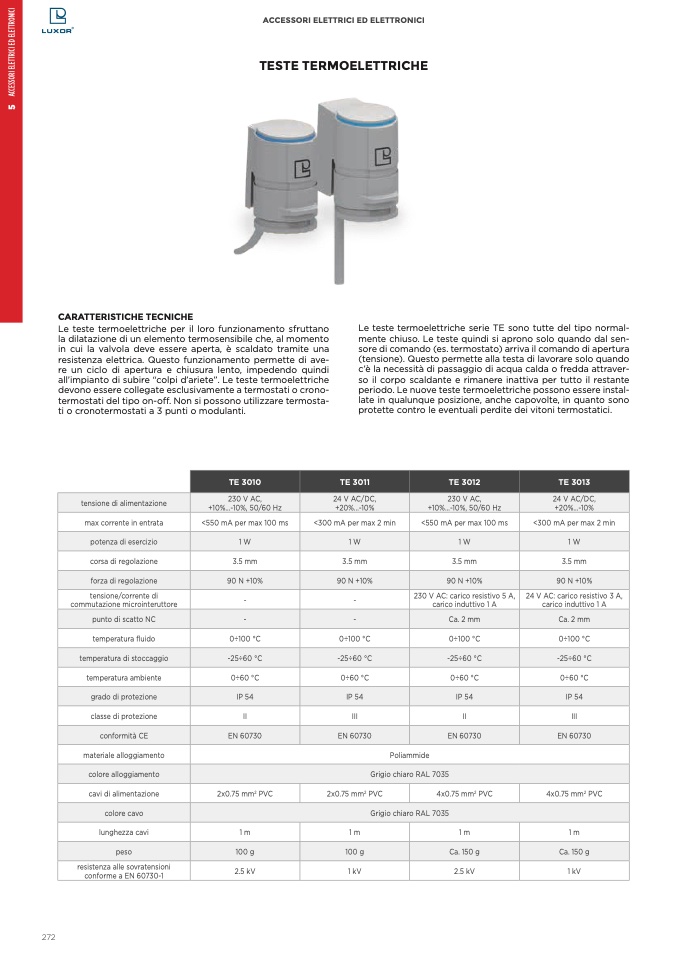

TESTE TERMOELETTRICHE

CARATTERISTICHE TECNICHE

Le teste termoelettriche per il loro funzionamento sfruttano

la dilatazione di un elemento termosensibile che, al momento

in cui la valvola deve essere aperta,

è scaldato tramite una

resistenza elettrica. Questo funzionamento permette di ave-

re un ciclo di apertura e chiusura lento, impedendo quindi

all’impianto di subire “colpi d’ariete”. Le teste termoelettriche

devono essere collegate esclusivamente a termostati o crono-

termostati del tipo on-o

ff. Non si possono utilizzare termosta-

ti o cronotermostati a 3 punti o modulanti.

Le teste termoelettriche serie TE sono tutte del tipo normal-

mente chiuso. Le teste quindi si aprono solo quando dal sen-

sore di comando (es. termostato) arriva il comando di apertura

(tensione). Questo permette alla testa di lavorare solo quando

c’è la necessità di passaggio di acqua calda o fredda attraver-

so il corpo scaldante e rimanere inattiva per tutto il restante

periodo. Le nuove teste termoelettriche possono essere instal-

late in qualunque posizione, anche capovolte, in quanto sono

protette contro le eventuali perdite dei vitoni termostatici.

TE 3010

TE 3011

TE 3012

TE 3013

tensione di alimentazione

230 V AC,

+10%...-10%, 50/60 Hz

24 V AC/DC,

+20%...-10%

230 V AC,

+10%...-10%, 50/60 Hz

24 V AC/DC,

+20%...-10%

max corrente in entrata

<550 mA per max 100 ms

<300 mA per max 2 min

<550 mA per max 100 ms

<300 mA per max 2 min

potenza di esercizio

1W

1W

1W

1W

corsa di regolazione

3.5 mm

3.5 mm

3.5 mm

3.5 mm

forza di regolazione

90 N +10%

90 N +10%

90 N +10%

90 N +10%

tensione/corrente di

commutazione microinteruttore

-

-

230 V AC: carico resistivo 5 A,

carico induttivo 1 A

24 V AC: carico resistivo 3 A,

carico induttivo 1 A

punto di scatto NC

-

-

Ca. 2 mm

Ca. 2 mm

temperatura

fluido

0÷100 °C

0÷100 °C

0÷100 °C

0÷100 °C

temperatura di stoccaggio

-25÷60 °C

-25÷60 °C

-25÷60 °C

-25÷60 °C

temperatura ambiente

0÷60 °C

0÷60 °C

0÷60 °C

0÷60 °C

grado di protezione

IP 54

IP 54

IP 54

IP 54

classe di protezione

II

III

II

III

conformità CE

EN 60730

EN 60730

EN 60730

EN 60730

materiale alloggiamento

Poliammide

colore alloggiamento

Grigio chiaro RAL 7035

cavi di alimentazione

2x0.75 mm

2

PVC

2x0.75 mm

2

PVC

4x0.75 mm

2

PVC

4x0.75 mm

2

PVC

colore cavo

Grigio chiaro RAL 7035

lunghezza cavi

1m

1m

1m

1m

peso

100 g

100 g

Ca. 150 g

Ca. 150 g

resistenza alle sovratensioni

conforme a EN 60730-1

2.5 kV

1 kV

2.5 kV

1 kV
