CARATTERISTICHE COSTRUTTIVE

Le parti stampate sono in ottone a basso contenuto di piom-

bo in conformità con le normative CW617N UNI EN 12165:2016.

Tutte le guarnizioni o-ring sono in EPDM perossidico. Le guar-

nizioni sono in PTFE G415 caricato a carbogra

fite.

I gusci di isolamento per la coibentatura sono in PPE nero (40

kg/m3).

Tutti i componenti sono dotati di tenuta morbida o-ring, non

necessitano di alcun elemento intermedio di sigillatura (es. ca-

napa, ecc.).

LEGENDA SCHEMI IDRAULICI

GRUPPI PREMONTATI

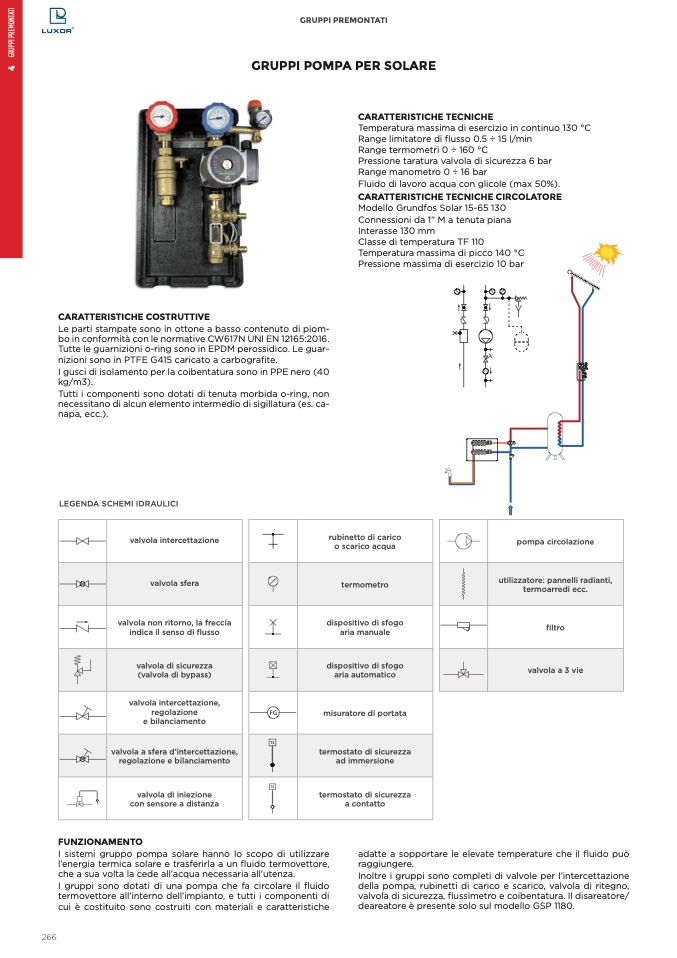

GRUPPI POMPA PER SOLARE

CARATTERISTICHE TECNICHE

Temperatura massima di esercizio in continuo 130 °C

Range limitatore di flusso 0.5 ÷ 15 l/min

Range termometri 0 ÷ 160 °C

Pressione taratura valvola di sicurezza 6 bar

Range manometro 0 ÷ 16 bar

Fluido di lavoro acqua con glicole (max 50%).

CARATTERISTICHE TECNICHE CIRCOLATORE

Modello Grundfos Solar 15-65 130

Connessioni da 1” M a tenuta piana

Interasse 130 mm

Classe di temperatura TF 110

Temperatura massima di picco 140 °C

Pressione massima di esercizio 10 bar

rubinetto di carico

o scarico acqua

termometro

dispositivo di sfogo

aria manuale

dispositivo di sfogo

aria automatico

FG

misuratore di portata

TS

termostato di sicurezza

ad immersione

TS

termostato di sicurezza

a contatto

pompa circolazione

utilizzatore: pannelli radianti,

termoarredi ecc.

filtro

valvola a 3 vie

valvola intercettazione

valvola sfera

266

valvola non ritorno, la freccia

indica il senso di flusso

valvola di sicurezza

(valvola di bypass)

valvola intercettazione,

regolazione

e bilanciamento

valvola a sfera d’intercettazione,

regolazione e bilanciamento

valvola di iniezione

con sensore a distanza

FUNZIONAMENTO

I sistemi gruppo pompa solare hanno lo scopo di utilizzare

l’energia termica solare e trasferirla a un fluido termovettore,

che a sua volta la cede all’acqua necessaria all’utenza.

I gruppi sono dotati di una pompa che fa circolare il

fluido

termovettore all’interno dell’impianto, e tutti i componenti di

cui

è costituito sono costruiti con materiali e caratteristiche

adatte a sopportare le elevate temperature che il

fluido può

raggiungere.

Inoltre i gruppi sono completi di valvole per l’intercettazione

della pompa, rubinetti di carico e scarico, valvola di ritegno,

valvola di sicurezza, flussimetro e coibentatura. Il disareatore/

deareatore è presente solo sul modello GSP 1180.
