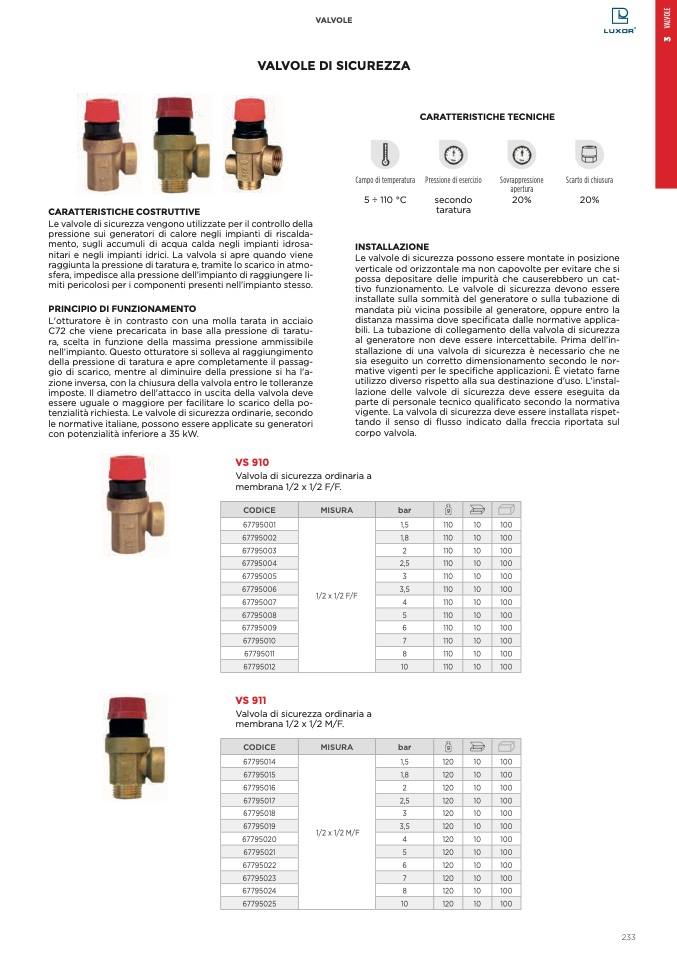

VALVOLE
VALVOLE DI SICUREZZA
CARATTERISTICHE TECNICHE
CARATTERISTICHE COSTRUTTIVE
Le valvole di sicurezza vengono utilizzate per il controllo della
pressione sui generatori di calore negli impianti di riscalda-
mento, sugli accumuli di acqua calda negli impianti idrosa-
nitari e negli impianti idrici. La valvola si apre quando viene
raggiunta la pressione di taratura e, tramite lo scarico in atmo-
sfera, impedisce alla pressione dell’impianto di raggiungere li-
miti pericolosi per i componenti presenti nell’impianto stesso.
PRINCIPIO DI FUNZIONAMENTO
L'otturatore è in contrasto con una molla tarata in acciaio
C72 che viene precaricata in base alla pressione di taratu-
ra, scelta in funzione della massima pressione ammissibile
nell’impianto. Questo otturatore si solleva al raggiungimento
della pressione di taratura e apre completamente il passag-
gio di scarico, mentre al diminuire della pressione si ha l'a-
zione inversa, con la chiusura della valvola entro le tolleranze
imposte. Il diametro dell'attacco in uscita della valvola deve
essere uguale o maggiore per facilitare lo scarico della po-
tenzialità richiesta. Le valvole di sicurezza ordinarie, secondo
le normative italiane, possono essere applicate su generatori
con potenzialità inferiore a 35 kW.
VS 910
Valvola di sicurezza ordinaria a
membrana 1/2 x 1/2 F/F.
Campo di temperatura
5 ÷ 110 °C
INSTALLAZIONE
Molla
Scarto di
Sovrappressione
Scarto di chiusura
apertura
20%
20%
Pressione di esercizio
secondo
taratura
chiusura
Le valvole di sicurezza possono essere montate in posizione
verticale od orizzontale ma non capovolte per evitare che si
possa depositare delle impurit
à che causerebbero un cat-
tivo funzionamento. Le valvole di sicurezza devono essere
installate sulla sommit
à del generatore o sulla tubazione di
mandata pi
ù vicina possibile al generatore, oppure entro la
distanza massima dove specificata dalle normative applica-
bili. La tubazione di collegamento della valvola di sicurezza
al generatore non deve essere intercettabile. Prima dell’in-
stallazione di una valvola di sicurezza
è necessario che ne
sia eseguito un corretto dimensionamento secondo le nor-
mative vigenti per le specifiche applicazioni. È vietato farne
utilizzo diverso rispetto alla sua destinazione d’uso. L’instal-
lazione delle valvole di sicurezza deve essere eseguita da
parte di personale tecnico qualificato secondo la normativa
vigente. La valvola di sicurezza deve essere installata rispet-
tando il senso di
flusso indicato dalla freccia riportata sul
corpo valvola.
CODICE
MISURA
bar
67795001
1,5
110
10
100
67795002
67795004
1,8
2,5
110
10
100
67795003
2
110
10
100
110
10
100
67795005
3
110
10
100
67795006
3,5
110
10
100
67795007
4
110
10
100
67795008
5
110
10
100
67795009
6
110
10
100
67795010
7
110
10
100
67795011
8
110
10
100
67795012
10
110
10
100
1/2 x 1/2 F/F
VS 911
Valvola di sicurezza ordinaria a
membrana 1/2 x 1/2 M/F.
CODICE
MISURA
bar
67795014
1,5
120
10
100
67795015
67795017
1,8
2,5
120
10
100
67795016
2
120
10
100
120
10
100
67795018
3
120
10
100
67795019
3,5
120
10
100
67795020
4
120
10
100
67795021
5
120
10
100
67795022
6
120
10
100
67795023
7
120
10
100
67795024
8
120
10
100
67795025
10
120
10
100
1/2 x 1/2 M/F
