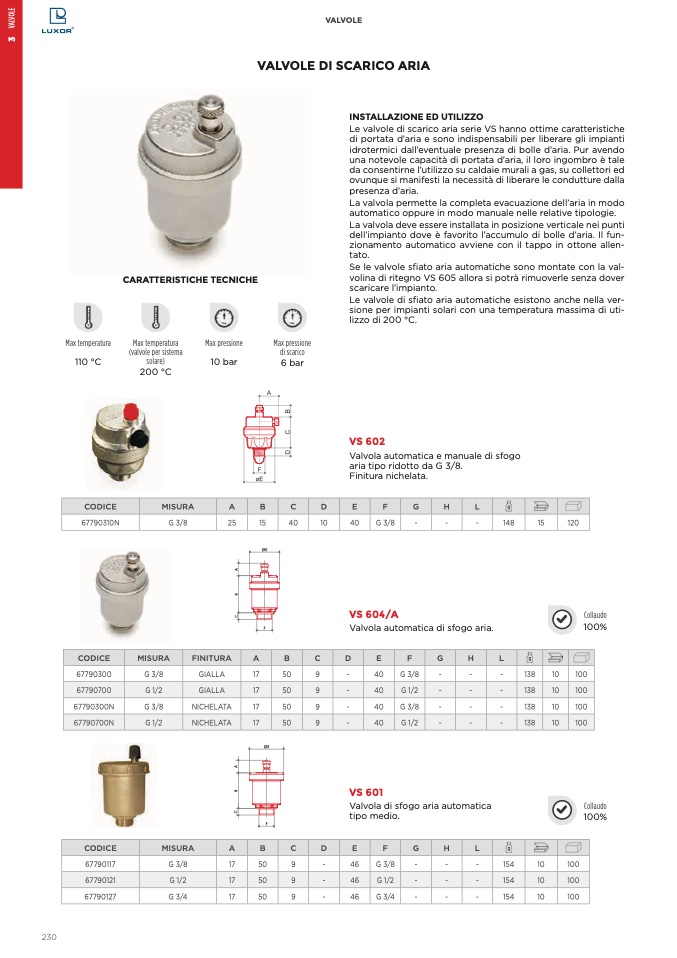

VALVOLE
VALVOLE DI SCARICO ARIA
CARATTERISTICHE TECNICHE
INSTALLAZIONE ED UTILIZZO
Le valvole di scarico aria serie VS hanno ottime caratteristiche
di portata d’aria e sono indispensabili per liberare gli impianti
idrotermici dall’eventuale presenza di bolle d’aria. Pur avendo
una notevole capacità di portata d’aria, il loro ingombro
è tale
da consentirne l’utilizzo su caldaie murali a gas, su collettori ed
ovunque si manifesti la necessit
à di liberare le condutture dalla
presenza d’aria.
La valvola permette la completa evacuazione dell’aria in modo
automatico oppure in modo manuale nelle relative tipologie.
La valvola deve essere installata in posizione verticale nei punti
dell’impianto dove
è favorito l’accumulo di bolle d’aria. Il fun-
zionamento automatico avviene con il tappo in ottone allen-
tato.
Se le valvole sfiato aria automatiche sono montate con la val-
volina di ritegno VS 605 allora si potrà rimuoverle senza dover
scaricare l’impianto.
Le valvole di sfiato aria automatiche esistono anche nella ver-
sione per impianti solari con una temperatura massima di uti-
lizzo di 200 °C.
Max temperatura
110 °C
Max temperatura
(valvole per sistema
solare)
200 °C
Max pressione
10 bar
Max pressione
di scarico
6 bar
VS 602
Valvola automatica e manuale di sfogo
aria tipo ridotto da G 3/8.
Finitura nichelata.
CODICE
MISURA
A
B
C
D
E
F
G
H
L
67790310N
G 3/8
148
15
120
25
15
40
10
40
G 3/8
-
-
-
VS 604/A
Valvola automatica di sfogo aria.
Collaudo
100%
CODICE
MISURA
FINITURA
A
B
C
D
E
F
G
H
L
67790300
G 3/8
GIALLA
17
50
9
-
40
G 3/8
-
-
-
138
10
100
67790700
G 1/2
GIALLA
17
50
9
-
40
G 1/2
-
-
-
138
10
100
67790300N
G 3/8
NICHELATA
17
50
9
-
40
G 3/8
-
-
-
VS 601
Valvola di sfogo aria automatica
tipo medio.
138
10
100
Collaudo
100%
67790700N
G 1/2
NICHELATA
17
50
9
-
40
G 1/2
-
-
-
138
10
100
CODICE
MISURA
A
B
C
D
E
F
G
H
L
67790117
G3/8
17
50
9
-
46
G3/8
-
-
-
154
10
100
67790121
230
67790127
G 1/2
G3/4
17
50
50
9
9
-
46
G 1/2
-
-
-
-
-
154
154
10
10
100
17
-
46
G3/4
-
100
