FUNZIONALITÀ

L’utilizzo della valvola di bypass

è necessario in tutti gli im-

pianti di distribuzione dove sono presenti valvole di zona a

2 vie o corpi scaldanti muniti di valvole di regolazione che

consentono in determinate condizioni, la completa esclu-

sione del circuito. La valvola garantisce un ricircolo tale da

impedire che la pompa sia utilizzata in condizioni lontane da

quelle di progetto evitando sbilanciamenti dei circuiti fun-

zionanti in parallelo e fastidiosi rumori dovuti all’aumento

della velocit

à del fluido nell’attraversamento degli organi di

regolazione stessi. La valvola di bypass VB 755 è stata stu-

diata in particolare per essere facilmente impiegata sui col-

lettori di distribuzione di nostra produzione e su una gamma

di accessori per gli stessi. La valvola di bypass pu

ò essere

montata su articoli assai diversi tra loro per i quali è richiesta

solamente la presenza di due

filetti da G 1/2 femmina con-

trapposti.

Inserire la valvola di bypass tra la tubazione di andata e ritor-

no a valle della pompa di circolazione.

Come mostra il disegno la valvola

è composta da 2 parti:

• sede valvola con raccordo per l’ingresso del

fluido;

• elemento di regolazione con scala da 0,2 a 0,7 bar.

Attenzione: il raccordo deve essere montato solo dal lato di

ingresso del

fluido.

REGOLAZIONE

Ruotare la manopola

fino a far coincidere il bordo della stes-

sa con il valore desiderato riportato sulla scala graduata pre-

sente sul corpo della valvola.

VALVOLE

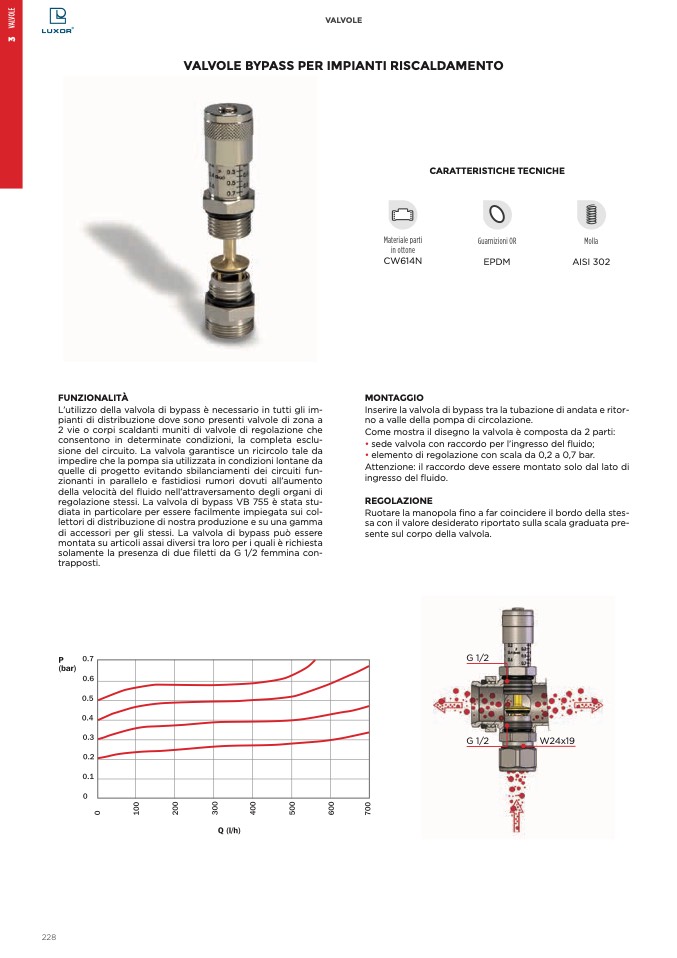

VALVOLE BYPASS PER IMPIANTI RISCALDAMENTO

CARATTERISTICHE TECNICHE

Guarnizioni OR

EPDM

Materiale parti

in ottone

CW614N

MONTAGGIO

Molla

Molla

AISI 302

Scarto di

chiusura

G 1/2

G 1/2

W24x19
