1. Inserire i cavallotti sulla staffa facen-

doli scorrere nel profilo ad “H”.

2. Allineare il foro centrale con l’inte-

rasse voluto (esempio nell’immagine

200mm), regolazione da 200mm a

260mm.

3. Staccare il perno di blocco dal ca-

vallotto e inserirlo ad incastro nell’ap-

posita sede.

4. Ripetere l’operazione con l’altro ca-

vallotto per la posizione fissa non re-

golabile.

5. Il cavallotto

è composto da una

fascetta

flessibile che può avvolgere

qualsiasi forma del prodotto da

fissare

con questa sta

ffa.

6. La fascetta pu

ò essere bloccata in

2 modi. Il primo prevede di inserire il

perno

fisso del cavallotto in uno dei

fori della fascetta. In questo modo si

ottiene un posizionamento del pro-

dotto senza l’utilizzo di utensili. In

alcune installazione potrebbe essere

su

fficiente perch

é non è necessario

ancorare saldamente il collettore.

7. La fascetta pu

ò essere bloccata in 2

modi. Il secondo prevede l’utilizzo di

una vite auto

filettante che posizionata

nell’opportuno foro della fascetta pu

ò

serrare e bloccare saldamente il collet-

tore alla sta

ffa.

COLLETTORI / ACCESSORI

STAFFA REGOLABILE SC 497

La staffa ha un interasse regolabile da 200 – 210 – 220 – 230

– 240 – 250 – 260 mm in base alla necessità.

La staffa universale è adatta per tutti i collettori Luxor ad

esclusione della serie CD da G1”1/4.

CARATTERISTICHE TECNICHE

Materiale vite

Materiale staffa

Materiale cavallotto

Fe

DD11

PA6

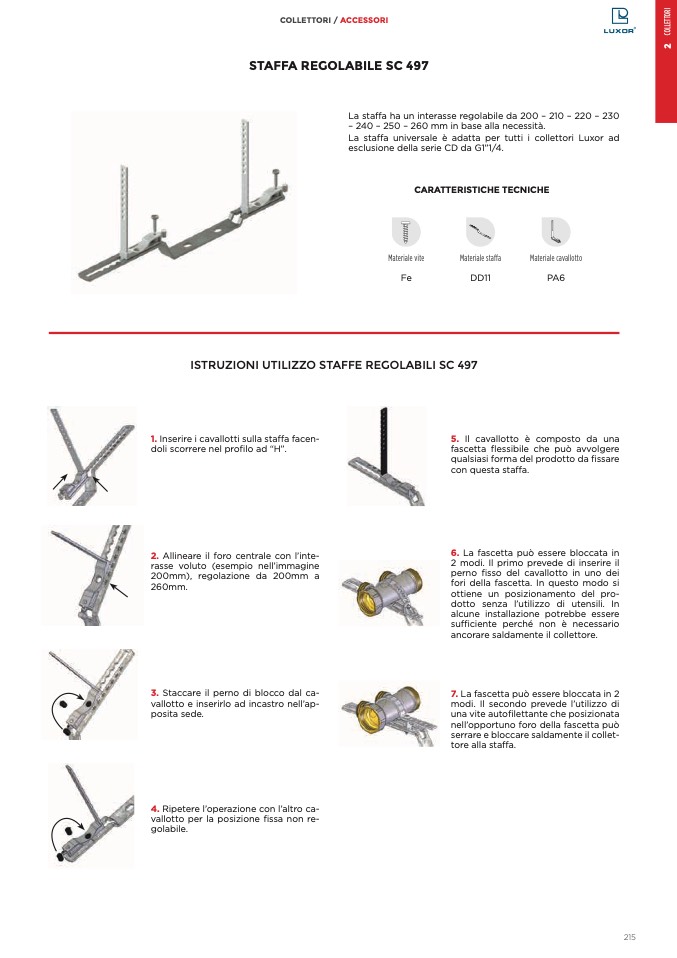

ISTRUZIONI UTILIZZO STAFFE REGOLABILI SC 497
