196

Max temperatura

90°C

Max pressione

10 bar

DN

25

Materiale

CW617N

CARATTERISTICHE TECNICHE

FUNZIONALITÀ

Le valvole a sfera multifunzione sono estremamente

compatte e si possono installare sia sulla destra sia sulla

sinistra del collettore semplicemente posizionando il ter-

mometro sul lato desiderato.

Esse vengono definite “multifunzione” perch

é racchiudo-

no in un unico prodotto una serie di funzionalità:

• Valvola carico/scarico acqua: nella parte inferiore della

valvola è presente un valvolino girevole per il carico/sca-

rico dell’acqua, manovrabile tramite la chiave quadrata

ricavata nel tappo di chiusura.

• Valvola sfiato aria manuale: nell’asta della maniglia è

presente uno sfiato manuale per l’aria che si può mano-

vrare sempre tramite la chiave ricavata nel tappo della

valvola di carico/scarico acqua. La posizione dello scarico

presente nella parte superiore della valvola permette un

ottimo funzionamento agevolando la fuoriuscita di tutta

l’aria presente nell’impianto.

• Termometro integrato per la visualizzazione della tem-

peratura: può essere posizionato su entrambi i lati in base

all’utilizzo.

VALVOLA SCARICO

ARIA MANUALE

CARATTERISTICHE COSTRUTTIVE

Le valvole a sfera multifunzione vengono prodotte in ot-

tone CW617N e sono compatibili con i collettori e con gli

altri componenti prodotti da Luxor.

Le valvole a sfera multifunzione hanno il perno di ma-

novra montato dall’interno. Questo sistema è chiamato

“antiscoppio” perch

é offre maggiori garanzie contro la

fuoriuscita accidentale del perno e del relativo sistema di

tenuta e per l’impossibilit

à di essere manomesso dall’e-

sterno. Le valvole a sfera presentano una doppia tenuta

con anelli O-Ring in elastomero, scelto per l’elevata resi-

stenza all’invecchiamento.

VALVOLA A SFERA

VALVOLA CARICO / SCARICO

ACQUA

COLLETTORI DI DISTRIBUZIONE IN ACCIAIO INOX / SERIE CX

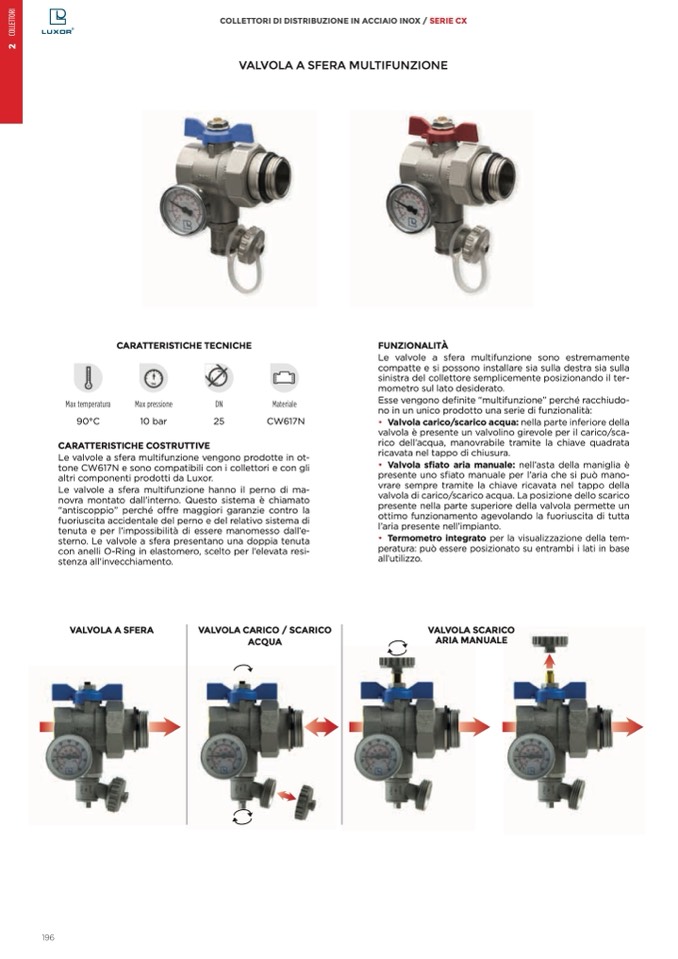

VALVOLA A SFERA MULTIFUNZIONE
