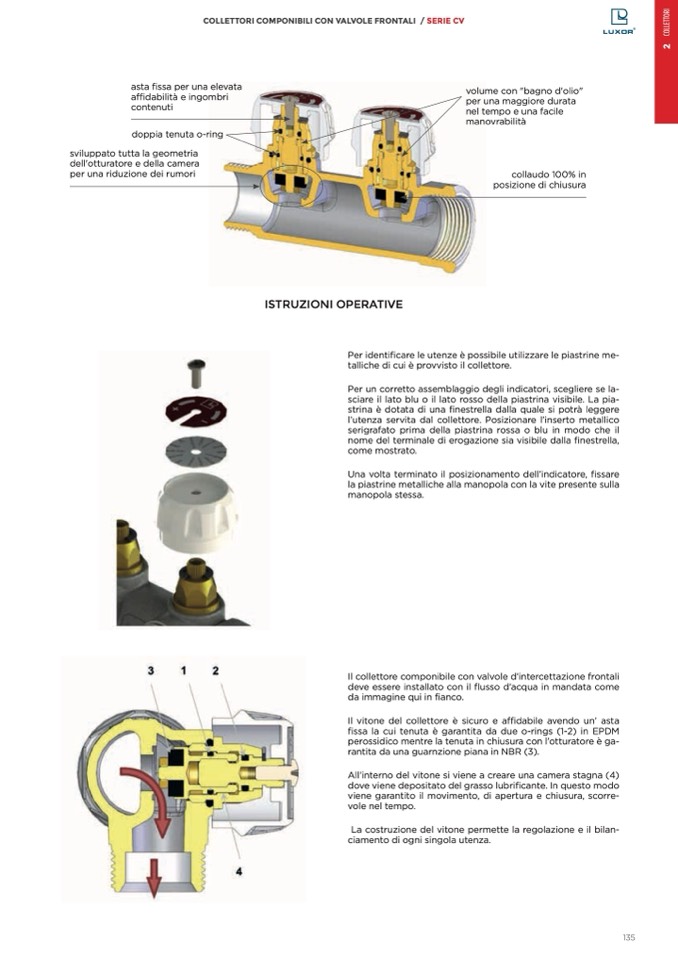

asta fissa per una elevata
affidabilità e ingombri
contenuti
doppia tenuta o-ring
sviluppato tutta la geometria
dell'otturatore e della camera
per una riduzione dei rumori
volume con "bagno d'olio"
per una maggiore durata
nel tempo e una facile
manovrabilità
collaudo 100% in
posizione di chiusura
COLLETTORI COMPONIBILI CON VALVOLE FRONTALI / SERIE CV
ISTRUZIONI OPERATIVE
Per identi
ficare le utenze è possibile utilizzare le piastrine me-
talliche di cui
è provvisto il collettore.
Per un corretto assemblaggio degli indicatori, scegliere se la-
sciare il lato blu o il lato rosso della piastrina visibile. La pia-
strina è dotata di una
finestrella dalla quale si potrà leggere
l’utenza servita dal collettore. Posizionare l’inserto metallico
serigrafato prima della piastrina rossa o blu in modo che il
nome del terminale di erogazione sia visibile dalla
finestrella,
come mostrato.
Una volta terminato il posizionamento dell’indicatore, fissare
la piastrine metalliche alla manopola con la vite presente sulla
manopola stessa.
Il collettore componibile con valvole d’intercettazione frontali
deve essere installato con il flusso d’acqua in mandata come
da immagine qui in fianco.
Il vitone del collettore
è sicuro e a
ffidabile avendo un’ asta
fissa la cui tenuta
è garantita da due o-rings (1-2) in EPDM
perossidico mentre la tenuta in chiusura con l’otturatore è ga-
rantita da una guarnzione piana in NBR (3).
All’interno del vitone si viene a creare una camera stagna (4)
dove viene depositato del grasso lubri
ficante. In questo modo
viene garantito il movimento, di apertura e chiusura, scorre-
vole nel tempo.
La costruzione del vitone permette la regolazione e il bilan-
ciamento di ogni singola utenza.
