I distributori hanno la tenuta assicurata da un o-ring e da una

guarnizione piatta all’interno del tappo. La tenuta in chiusura

con l’otturatore è assicurata da un o-ring e da una tenuta

conica metallica.

I distributori sono prodotti con

finitura nichelata. Tutti i di-

stributori hanno la possibilit

à di regolare la portata limitando

l’alzata dell’otturatore.

ATTACCHI IMPIANTO

CARATTERISTICHE TECNICHE

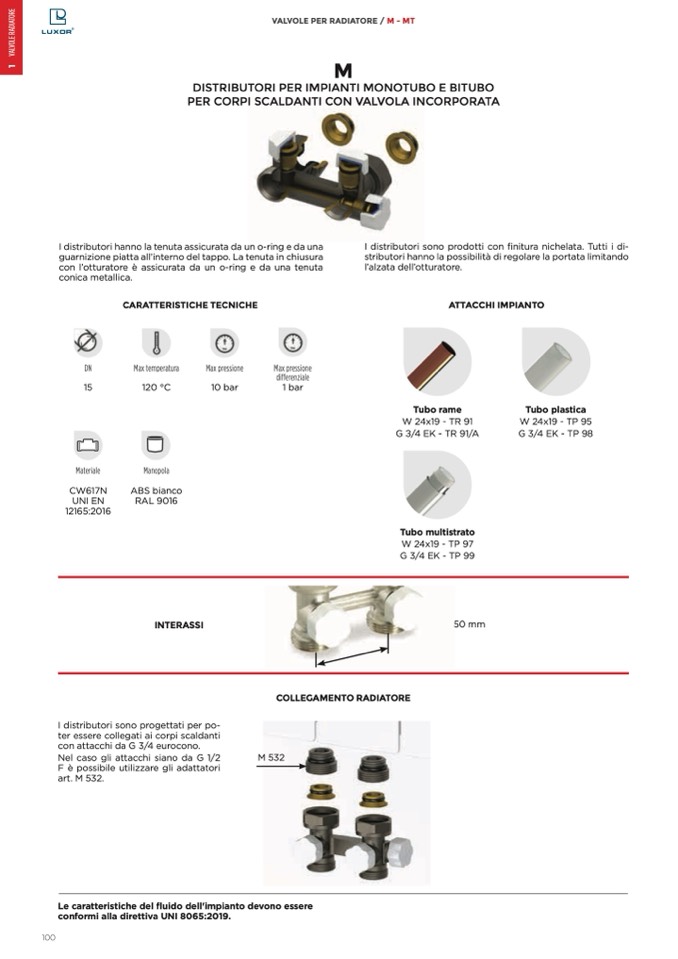

VALVOLE PER RADIATORE / M - MT

M

DISTRIBUTORI PER IMPIANTI MONOTUBO E BITUBO

PER CORPI SCALDANTI CON VALVOLA INCORPORATA

DN

15

Materiale

CW617N

UNI EN

12165:2016

Max temperatura

120 °C

Manopola

ABS bianco

RAL 9016

INTERASSI

Max pressione

10 bar

Max pressione

differenziale

1 bar

I distributori sono progettati per po-

ter essere collegati ai corpi scaldanti

con attacchi da G 3/4 eurocono.

Nel caso gli attacchi siano da G 1/2

F

è possibile utilizzare gli adattatori

art. M 532.

COLLEGAMENTO RADIATORE

M 532

Tubo rame

W 24x19 - TR 91

G 3/4 EK - TR 91/A

Tubo multistrato

W 24x19 - TP 97

G 3/4 EK - TP 99

50 mm

Tubo plastica

W 24x19 - TP 95

G 3/4 EK - TP 98

100

Le caratteristiche del fluido dell'impianto devono essere

conformi alla direttiva UNI 8065:2019.
