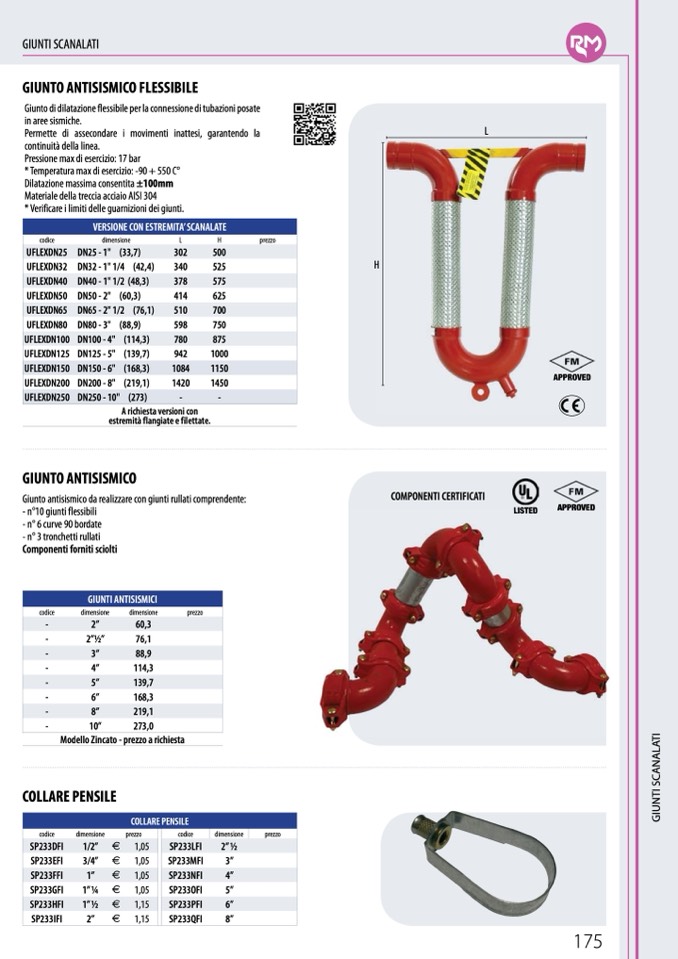

GIUNTI SCANALATI

GIUNTO ANTISISMICO FLESSIBILE

Giunto di dilatazione flessibile per la connessione di tubazioni posate

in aree sismiche.

Permette di assecondare i movimenti inattesi, garantendo la

continuità della linea.

Pressione max di esercizio: 17 bar

* Temperatura max di esercizio: -90 + 550 C°

Dilatazione massima consentita ±100mm

Materiale della treccia acciaio AISI 304

* Verificare i limiti delle guarnizioni dei giunti.

L

VERSIONE CON ESTREMITA’ SCANALATE

codice

dimensione

L

H

prezzo

UFLEXDN25

DN25 - 1" (33,7)

302

500

UFLEXDN32

DN32 - 1" 1/4 (42,4)

340

525

UFLEXDN40

DN40 - 1" 1/2 (48,3)

378

575

UFLEXDN50

DN50 - 2" (60,3)

414

625

UFLEXDN65

DN65 - 2" 1/2 (76,1)

510

700

UFLEXDN80

DN80 - 3" (88,9)

598

750

UFLEXDN100

DN100 - 4" (114,3)

780

875

UFLEXDN125

DN125 - 5" (139,7)

942

1000

UFLEXDN150

DN150 - 6" (168,3)

1084

1150

UFLEXDN200

DN200 - 8" (219,1)

1420

1450

UFLEXDN250

DN250 - 10" (273)

-

-

A richiesta versioni con

estremità flangiate e filettate.

H

APPROVED

GIUNTO ANTISISMICO

Giunto antisismico da realizzare con giunti rullati comprendente:

- n°10 giunti flessibili

- n° 6 curve 90 bordate

- n° 3 tronchetti rullati

Componenti forniti sciolti

COMPONENTI CERTIFICATI

A

AP

P P

P R

RO

O V

L

D

L I

I S

S T

T E

E D

D

VE

ED

GIUNTI ANTISISMICI

codice

dimensione

dimensione

prezzo

-

2”

60,3

-

2”1⁄2”

76,1

-

3”

88,9

-

4”

114,3

-

5”

139,7

-

6”

168,3

-

8”

219,1

-

10”

273,0

Modello Zincato - prezzo a richiesta

COLLARE PENSILE

COLLARE PENSILE

codice

dimensione

prezzo

codice

dimensione

prezzo

SP233DFI

1/2”

€

1,05

SP233LFI

2”1⁄2

SP233EFI

3/4”

€

1,05

SP233MFI

3”

SP233FFI

1”

€

1,05

SP233NFI

4”

SP233GFI

1”1⁄4

€

1,05

SP233OFI

5”

SP233HFI

1”1⁄2

€

1,15

SP233PFI

6”

SP233IFI

2”

€

1,15

SP233QFI

8”

175
