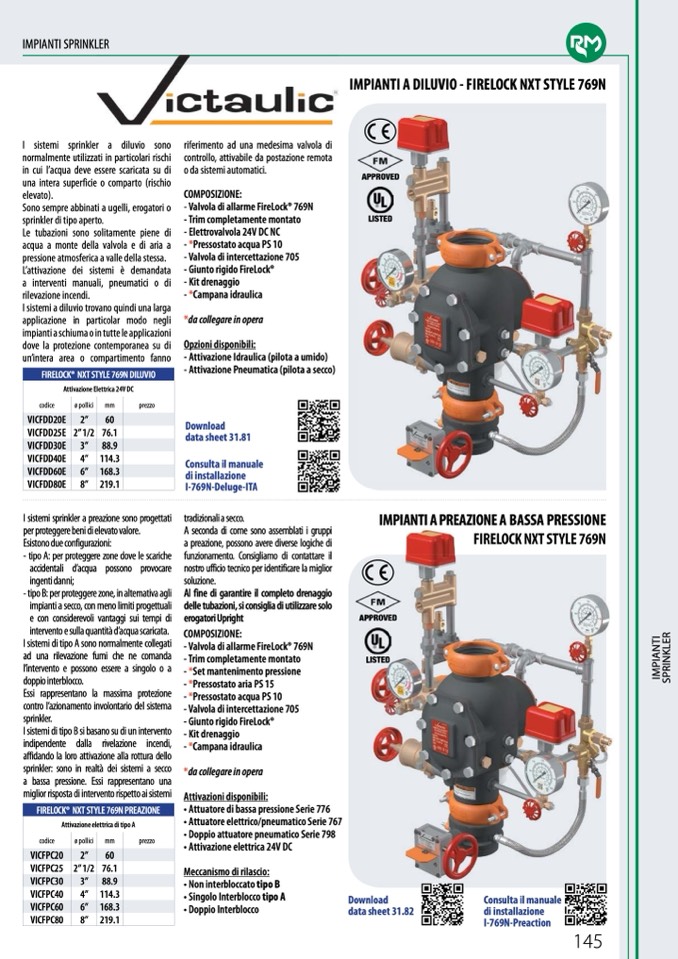

IMPIANTI SPRINKLER

IMPIANTI A DILUVIO - FIRELOCK NXT STYLE 769N

I sistemi sprinkler a diluvio sono

normalmente utilizzati in particolari rischi

in cui l’acqua deve essere scaricata su di

una intera superficie o comparto (rischio

elevato).

Sono sempre abbinati a ugelli, erogatori o

sprinkler di tipo aperto.

Le tubazioni sono solitamente piene di

acqua a monte della valvola e di aria a

pressione atmosferica a valle della stessa.

L’attivazione dei sistemi è demandata

a interventi manuali, pneumatici o di

rilevazione incendi.

I sistemi a diluvio trovano quindi una larga

applicazione in particolar modo negli

impianti a schiuma o in tutte le applicazioni

dove la protezione contemporanea su di

un’intera area o compartimento fanno

FIRELOCK® NXT STYLE 769N DILUVIO

riferimentoadunamedesimavalvoladi

controllo, attivabile da postazione remota

o da sistemi automatici.

COMPOSIZIONE:

- Valvola di allarme FireLock® 769N

- Trim completamente montato

- Elettrovalvola 24V DC NC

- *Pressostato acqua PS 10

- Valvola di intercettazione 705

- Giunto rigido FireLock®

- Kit drenaggio

- *Campana idraulica

*da collegare in opera

Opzioni disponibili:

- Attivazione Idraulica (pilota a umido)

- Attivazione Pneumatica (pilota a secco)

Download

data sheet 31.81

Consulta il manuale

di installazione

I-769N-Deluge-ITA

tradizionali a secco.

A seconda di come sono assemblati i gruppi

a preazione, possono avere diverse logiche di

funzionamento. Consigliamo di contattare il

nostro ufficio tecnico per identificare la miglior

soluzione.

Al fine di garantire il completo drenaggio

delle tubazioni, si consiglia di utilizzare solo

erogatori Upright

COMPOSIZIONE:

- Valvola di allarme FireLock® 769N

- Trim completamente montato

- *Set mantenimento pressione

- *Pressostato aria PS 15

- *Pressostato acqua PS 10

- Valvola di intercettazione 705

- Giunto rigido FireLock®

- Kit drenaggio

- *Campana idraulica

*da collegare in opera

Attivazioni disponibili:

• Attuatore di bassa pressione Serie 776

• Attuatore elettrico/pneumatico Serie 767

• Doppio attuatore pneumatico Serie 798

• Attivazione elettrica 24V DC

Meccanismo di rilascio:

• Non interbloccato tipo B

• Singolo Interblocco tipo A

• Doppio Interblocco

APPROVED

LISTED

Attivazione Elettrica 24V DC

codice

VICFDD20E

VICFDD25E

VICFDD30E

VICFDD40E

VICFDD60E

VICFDD80E

ø pollici

mm

2”

60

2” 1/2 76.1

3” 88.9

4” 114.3

6” 168.3

8”

219.1

prezzo

I sistemi sprinkler a preazione sono progettati

per proteggere beni di elevato valore.

Esistono due configurazioni:

- tipo A: per proteggere zone dove le scariche

accidentali d’acqua possono provocare

ingenti danni;

- tipo B: per proteggere zone, in alternativa agli

impianti a secco, con meno limiti progettuali

e con considerevoli vantaggi sui tempi di

intervento e sulla quantità d’acqua scaricata.

I sistemi di tipo A sono normalmente collegati

ad una rilevazione fumi che ne comanda

l’intervento e possono essere a singolo o a

doppio interblocco.

Essi rappresentano la massima protezione

contro l’azionamento involontario del sistema

sprinkler.

I sistemi di tipo B si basano su di un intervento

indipendente dalla rivelazione incendi,

affidando la loro attivazione alla rottura dello

sprinkler: sono in realtà dei sistemi a secco

a bassa pressione. Essi rappresentano una

miglior risposta di intervento rispetto ai sistemi

FIRELOCK® NXT STYLE 769N PREAZIONE

IMPIANTI A PREAZIONE A BASSA PRESSIONE

FIRELOCK NXT STYLE 769N

APPROVED

I

M

P

I

A

N

T

I

S

P

R

I

N

K

L

E

R

L

L

D

I

IS

ST

TE

E D

Attivazione elettrica di tipo A

codice

VICFPC20

VICFPC25

VICFPC30

VICFPC40

VICFPC60

VICFPC80

ø pollici

mm

2”

60

2” 1/2 76.1

3” 88.9

4” 114.3

6” 168.3

8”

219.1

prezzo

Download

data sheet 31.82

Consulta il manuale

di installazione

I-769N-Preaction

145
