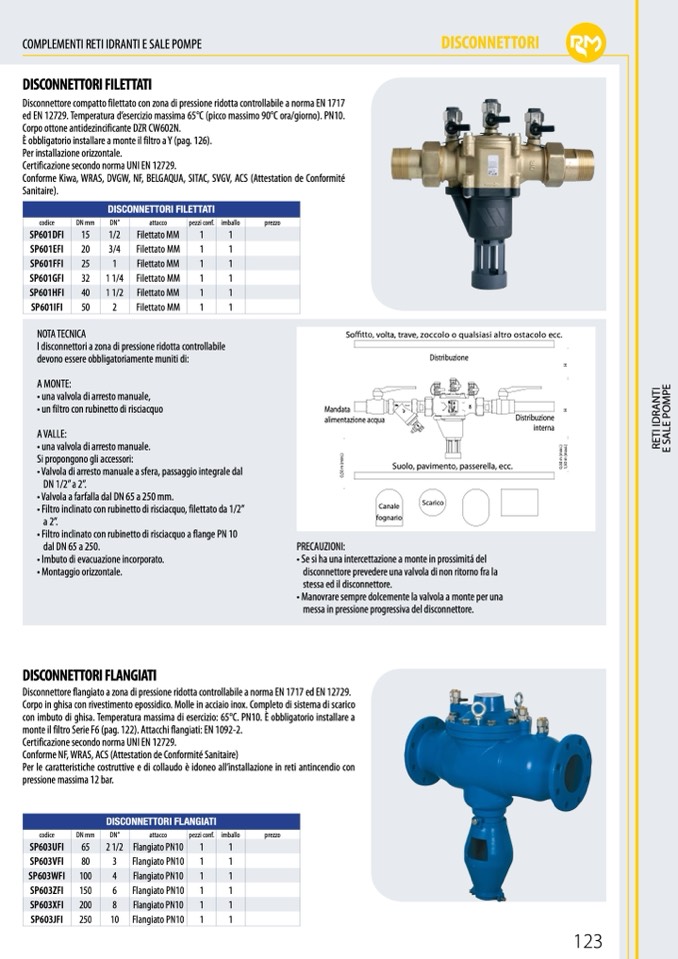

COMPLEMENTI RETI IDRANTI E SALE POMPE

DISCONNETTORI

DISCONNETTORI FILETTATI

Disconnettore compatto filettato con zona di pressione ridotta controllabile a norma EN 1717

ed EN 12729. Temperatura d’esercizio massima 65°C (picco massimo 90°C ora/giorno). PN10.

Corpo ottone antidezincificante DZR CW602N.

È obbligatorio installare a monte il filtro a Y (pag. 126).

Per installazione orizzontale.

Certificazione secondo norma UNI EN 12729.

Conforme Kiwa, WRAS, DVGW, NF, BELGAQUA, SITAC, SVGV, ACS (Attestation de Conformit

é

Sanitaire).

DISCONNETTORI FILETTATI

codice

SP601DFI

SP601EFI

SP601FFI

SP601GFI

SP601HFI

SP601IFI

DN mm

15

20

25

32

40

50

DN”

1/2

3/4

1

1 1/4

1 1/2

2

attacco

Filettato MM

Filettato MM

Filettato MM

Filettato MM

Filettato MM

Filettato MM

pezzi conf.

1

1

1

1

1

1

imballo

1

1

1

1

1

1

prezzo

NOTA TECNICA

I disconnettori a zona di pressione ridotta controllabile

devono essere obbligatoriamente muniti di:

A MONTE:

• una valvola di arresto manuale,

• un filtro con rubinetto di risciacquo

A VALLE:

• una valvola di arresto manuale.

Si propongono gli accessori:

• Valvola di arresto manuale a sfera, passaggio integrale dal

DN 1/2” a 2”.

• Valvola a farfalla dal DN 65 a 250 mm.

• Filtro inclinato con rubinetto di risciacquo, filettato da 1/2”

a 2”.

• Filtro inclinato con rubinetto di risciacquo a flange PN 10

dal DN 65 a 250.

• Imbuto di evacuazione incorporato.

• Montaggio orizzontale.

DISCONNETTORI FLANGIATI

So

volta, trave, zoccolo o qualsiasi altro ostacolo ecc.

Distribuzione

Mandata

alimentazione acqua

Distribuzione

interna

Suolo, pavimento, passerella, ecc.

0

,

5

0

m

(

m

i

n

i

.

)

0

,

5

0

m

(

m

i

n

i

.

)

1

,

5

0

m

(

m

a

x

i

.

)

H

H

R

E

T

I

I

D

R

A

N

T

I

E

S

A

L

E

P

O

M

P

E

Disconnettore flangiato a zona di pressione ridotta controllabile a norma EN 1717 ed EN 12729.

Corpo in ghisa con rivestimento epossidico. Molle in acciaio inox. Completo di sistema di scarico

con imbuto di ghisa. Temperatura massima di esercizio: 65°C. PN10. È obbligatorio installare a

monte il filtro Serie F6 (pag. 122). Attacchi flangiati: EN 1092-2.

Certificazione secondo norma UNI EN 12729.

Conforme NF, WRAS, ACS (Attestation de Conformité Sanitaire)

Per le caratteristiche costruttive e di collaudo è idoneo all’installazione in reti antincendio con

pressione massima 12 bar.

codice

SP603UFI

SP603VFI

DN mm

65

80

DN”

2 1/2

3

4

6

8

10

attacco

Flangiato PN10

Flangiato PN10

Flangiato PN10

Flangiato PN10

Flangiato PN10

Flangiato PN10

pezzi conf.

1

1

1

1

1

1

1

1

1

1

1

1

prezzo

SP603WFI 100

SP603ZFI 150

SP603XFI 200

SP603JFI

250

DISCONNETTORI FLANGIATI

imballo

Scarico

fognario

Canale

PRECAUZIONI:

• Se si ha una intercettazione a monte in prossimitá del

disconnettore prevedere una valvola di non ritorno fra la

stessa ed il disconnettore.

• Manovrare sempre dolcemente la valvola a monte per una

messa in pressione progressiva del disconnettore.

123
