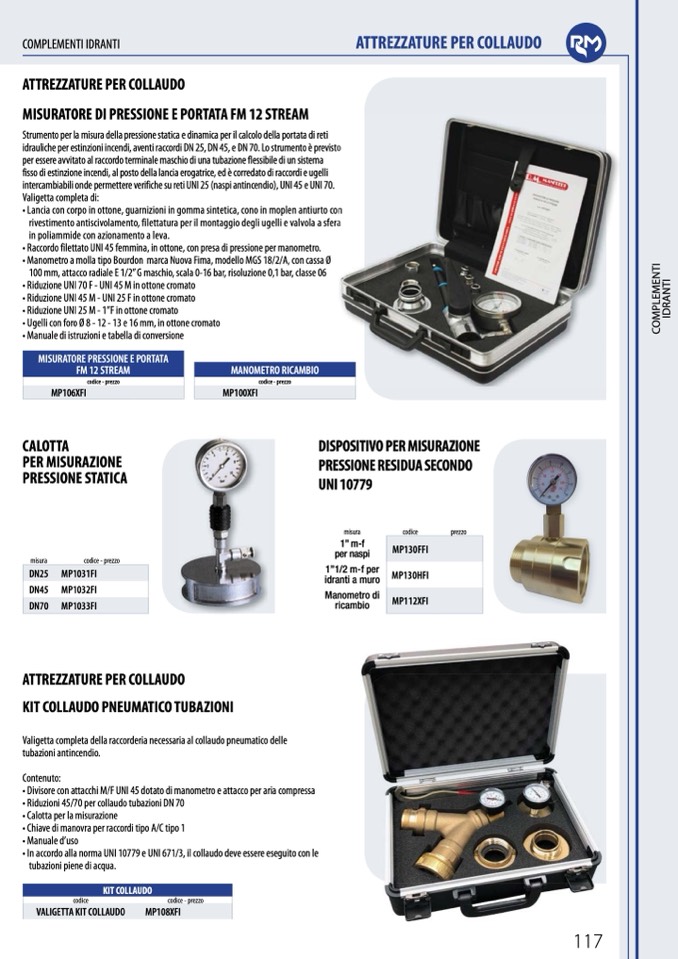

COMPLEMENTI IDRANTI

ATTREZZATURE PER COLLAUDO

ATTREZZATURE PER COLLAUDO

MISURATORE DI PRESSIONE E PORTATA FM 12 STREAM

Strumento per la misura della pressione statica e dinamica per il calcolo della portata di reti

idrauliche per estinzioni incendi, aventi raccordi DN 25, DN 45, e DN 70. Lo strumento è previst o

per essere avvitato al raccordo terminale maschio di una tubazione flessibile di un sistema

t

t o

o

fisso di estinzione incendi, al posto della lancia erogatrice, ed è corredato di raccordi e ugelli

intercambiabili onde permettere verifiche su reti UNI 25 (naspi antincendio), UNI 45 e UNI 70.

Valigetta completa di:

• Lancia con corpo in ottone, guarnizioni in gomma sintetica, cono in moplen antiurto co

o

on

n

rivestimento antiscivolamento, filettatura per il montaggio degli ugelli e valvola a sfer

in poliammide con azionamento a leva.

• Raccordo filettato UNI 45 femmina, in ottone, con presa di pressione per manometro.

• Manometro a molla tipo Bourdon marca Nuova Fima, modello MGS 18/2/A, con cassa Ø

100 mm, attacco radiale E 1/2” G maschio, scala 0-16 bar, risoluzione 0,1 bar, classe 06

• Riduzione UNI 70 F - UNI 45 M in ottone cromato

• Riduzione UNI 45 M - UNI 25 F in ottone cromato

• Riduzione UNI 25 M - 1”F in ottone cromato

• Ugelli con foro Ø 8 - 12 - 13 e 16 mm, in ottone cromato

• Manuale di istruzioni e tabella di conversione

n

r

ra

a

a

MISURATORE PRESSIONE E PORTATA

FM 12 STREAM

codice - prezzo

MP106XFI

MANOMETRO RICAMBIO

codice - prezzo

MP100XFI

CALOTTA

PER MISURAZIONE

PRESSIONE STATICA

DISPOSITIVO PER MISURAZIONE

PRESSIONE RESIDUA SECONDO

UNI 10779

1” m-f

per naspi

1”1/2 m-f per

idranti a muro

Manometro di

ricambio

misura

codice

prezzo

MP130FFI

misura

codice - prezzo

DN25

MP1031FI

DN45 MP1032FI

DN70

MP1033FI

MP130HFI

MP112XFI

ATTREZZATURE PER COLLAUDO

KIT COLLAUDO PNEUMATICO TUBAZIONI

Valigetta completa della raccorderia necessaria al collaudo pneumatico delle

tubazioni antincendio.

Contenuto:

• Divisore con attacchi M/F UNI 45 dotato di manometro e attacco per aria compressa

• Riduzioni 45/70 per collaudo tubazioni DN 70

• Calotta per la misurazione

• Chiave di manovra per raccordi tipo A/C tipo 1

• Manuale d’uso

• In accordo alla norma UNI 10779 e UNI 671/3, il collaudo deve essere eseguito con le

tubazioni piene di acqua.

codice

KIT COLLAUDO

codice - prezzo

VALIGETTA KIT COLLAUDO

MP108XFI

117
