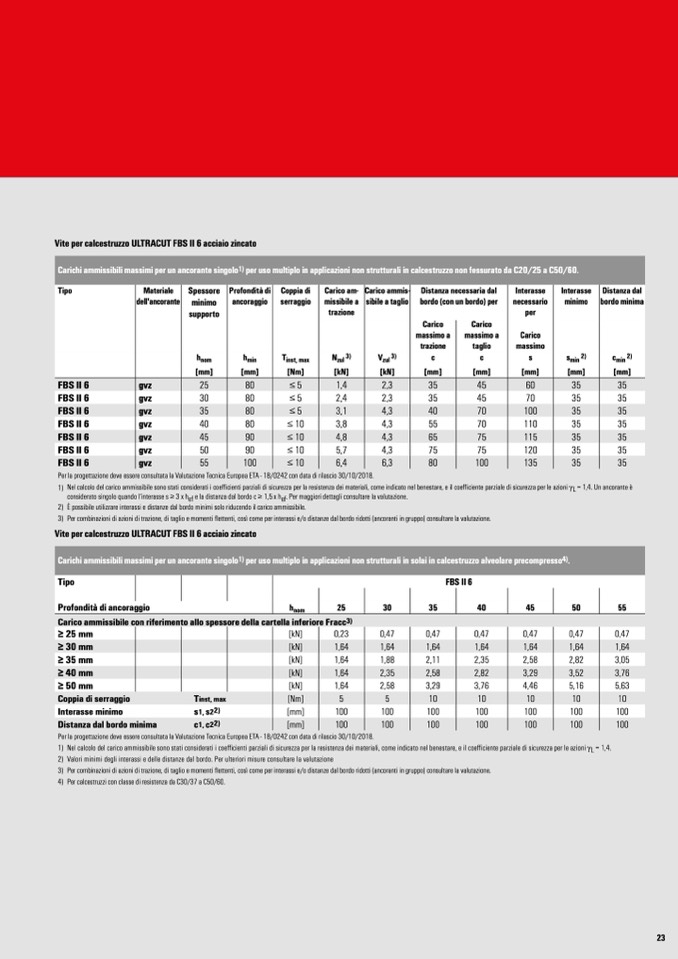

Vite per calcestruzzo ULTRACUT FBS II 6 acciaio zincato

Carichi ammissibili massimi per un ancorante singolo1) per uso multiplo in applicazioni non strutturali in calcestruzzo non fessurato da C20/25 a C50/60.

Tipo

Materiale

dell'ancorante

Spessore

minimo

supporto

Profondità di

ancoraggio

Coppia di

serraggio

Carico am-

missibile a

trazione

Carico ammis-

sibile a taglio

Distanza necessaria dal

bordo (con un bordo) per

Interasse

necessario

per

Interasse

minimo

Distanza dal

bordo minima

Carico

massimo a

trazione

Carico

massimo a

taglio

Carico

massimo

h

nom

h

min

T

inst, max

N

zul

3) V

zul

3) c

c s

s

min

2)

c

min

2)

[mm] [mm]

[Nm] [kN] [kN] [mm]

[mm] [mm]

[mm]

[mm]

FBS II 6 gvz

25 80

≤5 1,4 2,3 35

45 60

35

35

FBS II 6 gvz

30 80

≤5 2,4 2,3 35

45 70

35

35

FBS II 6 gvz

35 80

≤5 3,1 4,3 40

70 100

35

35

FBS II 6 gvz

40 80

≤ 10 3,8 4,3 55

70 110

35

35

FBS II 6 gvz

45 90

≤ 10 4,8 4,3 65

75 115

35

35

FBS II 6 gvz

50 90

≤ 10 5,7 4,3 75

75 120

35

35

FBS II 6 gvz

55 100

≤ 10 6,4 6,3 80

100 135

35

35

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA - 18/0242 con data di rilascio 30/10/2018.

1) Nel calcolo del carico ammissibile sono stati considerati i coefficienti parziali di sicurezza per la resistenza dei materiali, come indicato nel benestare, e il coefficiente parziale di sicurezza per le azioni γL = 1,4. Un ancorante è

considerato singolo quando l‘interasse s ≥ 3 x hef e la distanza dal bordo c ≥ 1,5 x hef. Per maggiori dettagli consultare la valutazione.

2) È possibile utilizzare interassi e distanze dal bordo minimi solo riducendo il carico ammissibile.

3) Per combinazioni di azioni di trazione, di taglio e momenti flettenti, così come per interassi e/o distanze dal bordo ridotti (ancoranti in gruppo) consultare la valutazione.

Vite per calcestruzzo ULTRACUT FBS II 6 acciaio zincato

Carichi ammissibili massimi per un ancorante singolo1) per uso multiplo in applicazioni non strutturali in solai in calcestruzzo alveolare precompresso4).

Tipo

FBS II 6

Profondità di ancoraggio

h

nom

25 30 35

40 45

50

55

Carico ammissibile con riferimento allo spessore della cartella inferiore Fracc3)

≥ 25 mm

[kN] 0,23 0,47 0,47

0,47 0,47

0,47

0,47

≥ 30 mm

[kN] 1,64 1,64 1,64

1,64 1,64

1,64

1,64

≥ 35 mm

[kN] 1,64 1,88 2,11

2,35 2,58

2,82

3,05

≥ 40 mm

[kN] 1,64 2,35 2,58

2,82 3,29

3,52

3,76

≥ 50 mm

[kN] 1,64 2,58 3,29

3,76 4,46

5,16

5,63

Coppia di serraggio

Tinst, max

[Nm] 5 5 10

10 10

10

10

Interasse minimo

s1, s22)

[mm] 100 100 100

100 100

100

100

Distanza dal bordo minima

c1, c22)

[mm] 100 100 100

100 100

100

100

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA - 18/0242 con data di rilascio 30/10/2018.

1) Nel calcolo del carico ammissibile sono stati considerati i coefficienti parziali di sicurezza per la resistenza dei materiali, come indicato nel benestare, e il coefficiente parziale di sicurezza per le azioni γL = 1,4.

2) Valori minimi degli interassi e delle distanze dal bordo. Per ulteriori misure consultare la valutazione

3) Per combinazioni di azioni di trazione, di taglio e momenti flettenti, così come per interassi e/o distanze dal bordo ridotti (ancoranti in gruppo) consultare la valutazione.

4) Per calcestruzzi con classe di resistenza da C30/37 a C50/60.
