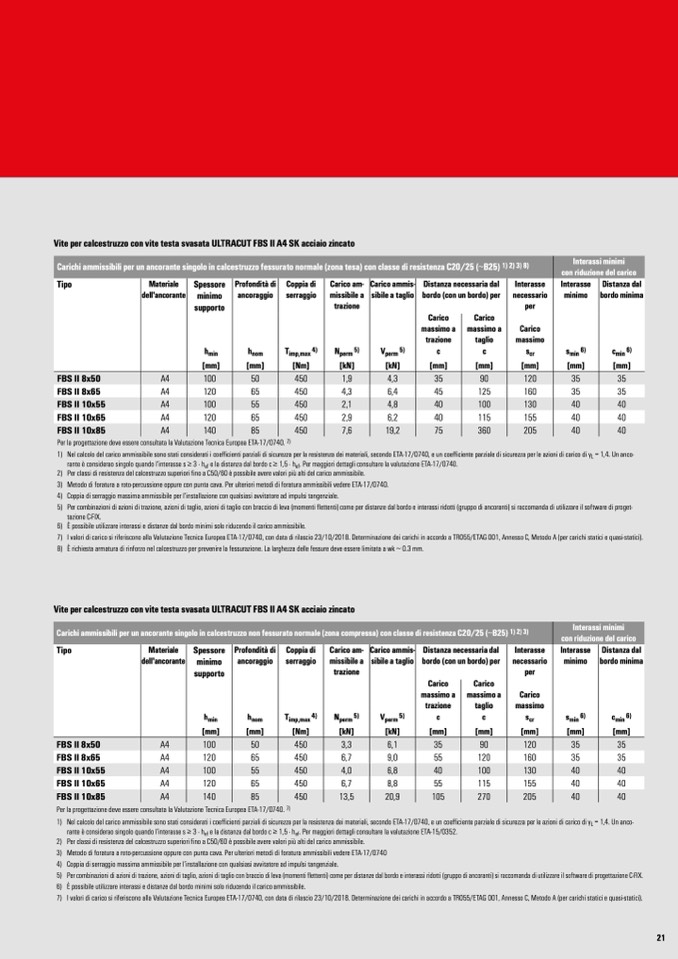

Vite per calcestruzzo con vite testa svasata ULTRACUT FBS II A4 SK acciaio zincato

Carichi ammissibili per un ancorante singolo in calcestruzzo fessurato normale (zona tesa) con classe di resistenza C20/25 (∼B25) 1) 2) 3) 8)

Interassi minimi

con riduzione del carico

Tipo

Materiale

dell'ancorante

Spessore

minimo

supporto

Profondità di

ancoraggio

Coppia di

serraggio

Carico am-

missibile a

trazione

Carico ammis-

sibile a taglio

Distanza necessaria dal

bordo (con un bordo) per

Interasse

necessario

per

Interasse

minimo

Distanza dal

bordo minima

Carico

massimo a

trazione

Carico

massimo a

taglio

Carico

massimo

h

min

h

nom

T

imp,max

4) N

perm

5)

V

perm

5) c c

s

cr

s

min

6)

c

min

6)

[mm]

[mm] [Nm] [kN]

[kN] [mm] [mm]

[mm]

[mm]

[mm]

FBS II 8x50 A4 100

50 450 1,9

4,3 35 90

120

35

35

FBS II 8x65 A4 120

65 450 4,3

6,4 45 125

160

35

35

FBS II 10x55 A4 100

55 450 2,1

4,8 40 100

130

40

40

FBS II 10x65 A4 120

65 450 2,9

6,2 40 115

155

40

40

FBS II 10x85 A4 140

85 450 7,6

19,2 75 360

205

40

40

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-17/0740. 7)

1) Nel calcolo del carico ammissibile sono stati considerati i coe

fficienti parziali di sicurezza per la resistenza dei materiali, secondo ETA-17/0740, e un coefficiente parziale di sicurezza per le azioni di carico di γ

L

= 1,4. Un anco-

rante è considerao singolo quando l‘interasse s ≥ 3 · h

ef

e la distanza dal bordo c ≥ 1,5 · h

ef

. Per maggiori dettagli consultare la valutazione ETA-17/0740.

2) Per classi di resistenza del calcestruzzo superiori fino a C50/60 è possibile avere valori più alti del carico ammissibile.

3) Metodo di foratura a roto-percussione oppure con punta cava. Per ulteriori metodi di foratura ammissibili vedere ETA-17/0740.

4) Coppia di serraggio massima ammissibile per l’installazione con qualsiasi avvitatore ad impulsi tangenziale.

5) Per combinazioni di azioni di trazione, azioni di taglio, azioni di taglio con braccio di leva (momenti flettenti) come per distanze dal bordo e interassi ridotti (gruppo di ancoranti) si raccomanda di utilizzare il software di proget-

tazione C-FIX.

6) È possibile utilizzare interassi e distanze dal bordo minimi solo riducendo il carico ammissibile.

7) I valori di carico si riferiscono alla Valutazione Tecnica Europea ETA-17/0740, con data di rilascio 23/10/2018. Determinazione dei carichi in accordo a TR055/ETAG 001, Annesso C, Metodo A (per carichi statici e quasi-statici).

8) È richiesta armatura di rinforzo nel calcestruzzo per prevenire la fessurazione. La larghezza delle fessure deve essere limitata a wk ∼ 0.3 mm.

Vite per calcestruzzo con vite testa svasata ULTRACUT FBS II A4 SK acciaio zincato

Carichi ammissibili per un ancorante singolo in calcestruzzo non fessurato normale (zona compressa) con classe di resistenza C20/25 (∼B25) 1) 2) 3)

Interassi minimi

con riduzione del carico

Tipo

Materiale

dell'ancorante

Spessore

minimo

supporto

Profondità di

ancoraggio

Coppia di

serraggio

Carico am-

missibile a

trazione

Carico ammis-

sibile a taglio

Distanza necessaria dal

bordo (con un bordo) per

Interasse

necessario

per

Interasse

minimo

Distanza dal

bordo minima

Carico

massimo a

trazione

Carico

massimo a

taglio

Carico

massimo

h

min

h

nom

T

imp,max

4)

N

perm

5) V

perm

5)

c c s

cr

s

min

6)

c

min

6)

[mm]

[mm] [Nm]

[kN] [kN]

[mm] [mm] [mm]

[mm]

[mm]

FBS II 8x50

A4 100

50 450

3,3 6,1

35 90 120

35

35

FBS II 8x65

A4 120

65 450

6,7 9,0

55 120 160

35

35

FBS II 10x55

A4 100

55 450

4,0 6,8

40 100 130

40

40

FBS II 10x65

A4 120

65 450

6,7 8,8

55 115 155

40

40

FBS II 10x85

A4 140

85 450

13,5 20,9

105 270 205

40

40

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-17/0740. 7)

1) Nel calcolo del carico ammissibile sono stati considerati i coe

fficienti parziali di sicurezza per la resistenza dei materiali, secondo ETA-17/0740, e un coefficiente parziale di sicurezza per le azioni di carico di γ

L

= 1,4. Un anco-

rante è considerao singolo quando l’interasse s ≥ 3 · h

ef

e la distanza dal bordo c ≥ 1,5 · h

ef

. Per maggiori dettagli consultare la valutazione ETA-15/0352.

2) Per classi di resistenza del calcestruzzo superiori fino a C50/60 è possibile avere valori più alti del carico ammissibile.

3) Metodo di foratura a roto-percussione oppure con punta cava. Per ulteriori metodi di foratura ammissibili vedere ETA-17/0740

4) Coppia di serraggio massima ammissibile per l’installazione con qualsiasi avvitatore ad impulsi tangenziale.

5) Per combinazioni di azioni di trazione, azioni di taglio, azioni di taglio con braccio di leva (momenti flettenti) come per distanze dal bordo e interassi ridotti (gruppo di ancoranti) si raccomanda di utilizzare il software di progettazione C-FIX.

6) È possibile utilizzare interassi e distanze dal bordo minimi solo riducendo il carico ammissibile.

7) I valori di carico si riferiscono alla Valutazione Tecnica Europea ETA-17/0740, con data di rilascio 23/10/2018. Determinazione dei carichi in accordo a TR055/ETAG 001, Annesso C, Metodo A (per carichi statici e quasi-statici).

21
