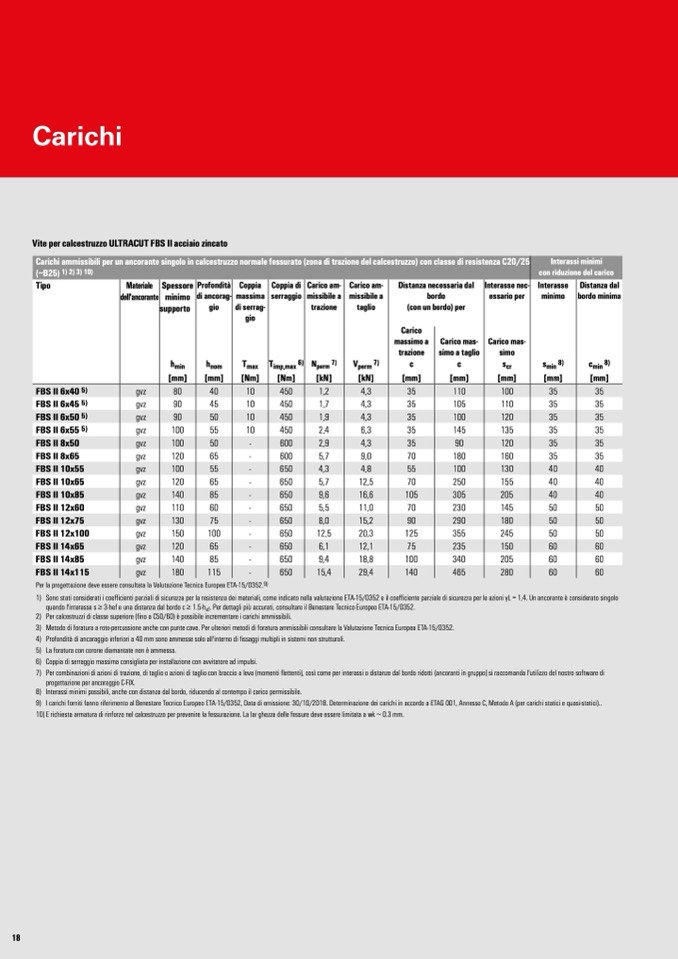

Carichi
Vite per calcestruzzo ULTRACUT FBS II acciaio zincato
Carichi ammissibili per un ancorante singolo in calcestruzzo normale fessurato (zona di trazione del calcestruzzo) con classe di resistenza C20/25
Interassi minimi
(∼B25) 1) 2) 3) 10)
con riduzione del carico
Tipo
Materiale
dell'ancorante
Spessore Profondità Coppia
minimo di ancorag- massima
Coppia di
serraggio
Carico am-
missibile a
trazione
Carico am-
missibile a
taglio
Distanza necessaria dal
bordo
(con un bordo) per
Carico
massimo a Carico mas-
trazione
simo a taglio
Interasse nec-
essario per
Carico mas-
simo
Interasse
minimo
Distanza dal
bordo minima
supporto
gio
di serrag-
gio
h
min
h
nom
T
max
T
imp,max
6) N
perm
7)
V
perm
7)
c
c
s
cr
s
min
8)
c
min
8)
[mm]
[mm]
[Nm]
[Nm]
[kN]
[kN]
[mm]
[mm]
[mm]
[mm]
[mm]
FBS II 6x40 5)
gvz
80
40
10
450
1,2
4,3
35
110
100
35
35
FBS II 6x45 5)
gvz
90
45
10
450
1,7
4,3
35
105
110
35
35
FBS II 6x50 5)
gvz
90
50
10
450
1,9
4,3
35
100
120
35
35
FBS II 6x55 5)
gvz
100
55
10
450
2,4
6,3
35
145
135
35
35
FBS II 8x50
gvz
100
50
-
600
2,9
4,3
35
90
120
35
35
FBS II 8x65
gvz
120
65
-
600
5,7
9,0
70
180
160
35
35
FBS II 10x55
gvz
100
55
-
650
4,3
4,8
55
100
130
40
40
FBS II 10x65
gvz
120
65
-
650
5,7
12,5
70
250
155
40
40
FBS II 10x85
gvz
140
85
-
650
9,6
16,6
105
305
205
40
40
FBS II 12x60
gvz
110
60
-
650
5,5
11,0
70
230
145
50
50
FBS II 12x75
gvz
130
75
-
650
8,0
15,2
90
290
180
50
50
FBS II 12x100
gvz
150
100
-
650
12,5
20,3
125
355
245
50
50
FBS II 14x65
gvz
120
65
-
650
6,1
12,1
75
235
150
60
60
FBS II 14x85
gvz
140
85
-
650
9,4
18,8
100
340
205
60
60
FBS II 14x115
gvz
180
115
-
650
15,4
29,4
140
465
280
60
60
18
Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-15/0352.9)
1) Sono stati considerati i coefficienti parziali di sicurezza per la resistenza dei materiali, come indicato nella valutazione ETA-15/0352 e il coefficiente parziale di sicurezza per le azioni γL = 1,4. Un ancorante è considerato singolo
quando l'interasse s ≥ 3·hef e una distanza dal bordo c ≥ 1.5·h
ef
. Per dettagli più accurati, consultare il Benestare Tecnico Europeo ETA-15/0352.
2) Per calcestruzzi di classe superiore (fino a C50/60) è possibile incrementare i carichi ammissibili.
3) Metodo di foratura a roto-percussione anche con punte cave. Per ulteriori metodi di foratura ammissibili consultare la Valutazione Tecnica Europea ETA-15/0352.
4) Profondità di ancoraggio inferiori a 40 mm sono ammesse solo all'interno di fissaggi multipli in sistemi non strutturali.
5) La foratura con corone diamantate non è ammessa.
6) Coppia di serraggio massima consigliata per installazione con avvitatore ad impulsi.
7) Per combinazioni di azioni di trazione, di taglio o azioni di taglio con braccio a leva (momenti flettenti), così come per interassi o distanze dal bordo ridotti (ancoranti in gruppo) si raccomanda l'utilizzo del nostro software di
progettazione per ancoraggio C-FIX.
8) Interassi minimi possibili, anche con distanza dal bordo, riducendo al contempo il carico permissibile.
9) I carichi forniti fanno riferimento al Benestare Tecnico Europeo ETA-15/0352, Data di emissione: 30/10/2018. Determinazione dei carichi in accordo a ETAG 001, Annesso C, Metodo A (per carichi statici e quasi-statici)..
10) E richiesta armatura di rinforzo nel calcestruzzo per prevenire la fessurazione. La lar ghezza delle fessure deve essere limitata a wk ∼ 0.3 mm.
