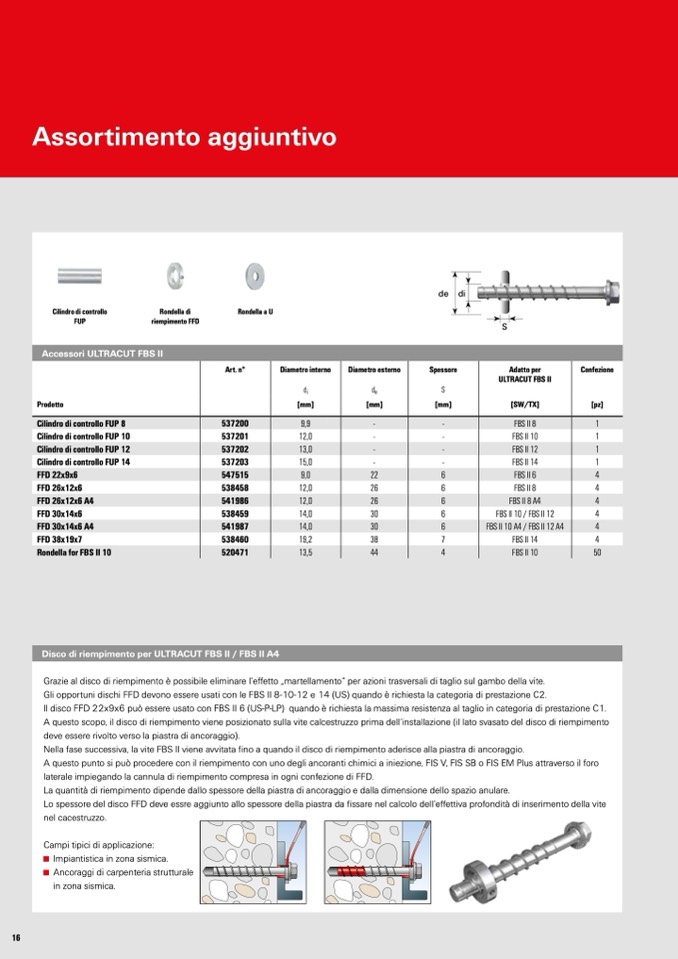

Assortimento aggiuntivo
Cilindro di controllo
Rondella di
Rondella a U
FUP
riempimento FFD
de
di
Accessori ULTRACUT FBS II
Art. n°
Diametro interno
d
i
Prodotto
[mm]
Cilindro di controllo FUP 8
1
9,9
Diametro esterno
d
e
[mm]
Spessore
S
[mm]
S
Adatto per
ULTRACUT FBS II
[SW/TX]
Confezione
[pz]
537200
-
-
FBS II 8
Cilindro di controllo FUP 10
537201
12,0
-
-
FBS II 10
1
Cilindro di controllo FUP 12
537202
13,0
-
-
1
Disco di riempimento per ULTRACUT FBS II / FBS II A4
Grazie al disco di riempimento è possibile eliminare l‘e
ffetto „martellamento“ per azioni trasversali di taglio sul gambo della vite.
Gli opportuni dischi FFD devono essere usati con le FBS II 8-10-12 e 14 (US) quando è richiesta la categoria di prestazione C2.
Il disco FFD 22x9x6 può essere usato con FBS II 6 (US-P-LP) quando è richiesta la massima resistenza al taglio in categoria di prestazione C1.
A questo scopo, il disco di riempimento viene posizionato sulla vite calcestruzzo prima dell‘installazione (il lato svasato del disco di riempimento
deve essere rivolto verso la piastra di ancoraggio).
Nella fase successiva, la vite FBS II viene avvitata fino a quando il disco di riempimento aderisce alla piastra di ancoraggio.
A questo punto si può procedere con il riempimento con uno degli ancoranti chimici a iniezione, FIS V, FIS SB o FIS EM Plus attraverso il foro
laterale impiegando la cannula di riempimento compresa in ogni confezione di FFD.
La quantità di riempimento dipende dallo spessore della piastra di ancoraggio e dalla dimensione dello spazio anulare.
Lo spessore del disco FFD deve essre aggiunto allo spessore della piastra da fissare nel calcolo dell’effettiva profondità di inserimento della vite
nel cacestruzzo.
Campi tipici di applicazione:
■ Impiantistica in zona sismica.
■ Ancoraggi di carpenteria strutturale
in zona sismica.
16
FBS II 12
Cilindro di controllo FUP 14
537203
15,0
-
-
FBS II 14
FBS II 6
FBS II 8 A4
1
FFD 22x9x6
547515
9,0
22
6
4
FFD 26x12x6
538458
12,0
26
6
FBS II 8
4
FFD 26x12x6 A4
541986
12,0
26
6
4
FFD 30x14x6
538459
14,0
30
6
FBS II 10 / FBS II 12
FBS II 10 A4 / FBS II 12 A4
4
FFD 30x14x6 A4
541987
14,0
30
6
4
FFD 38x19x7
538460
19,2
38
7
FBS II 14
4
Rondella for FBS II 10
520471
13,5
44
4
FBS II 10
50
