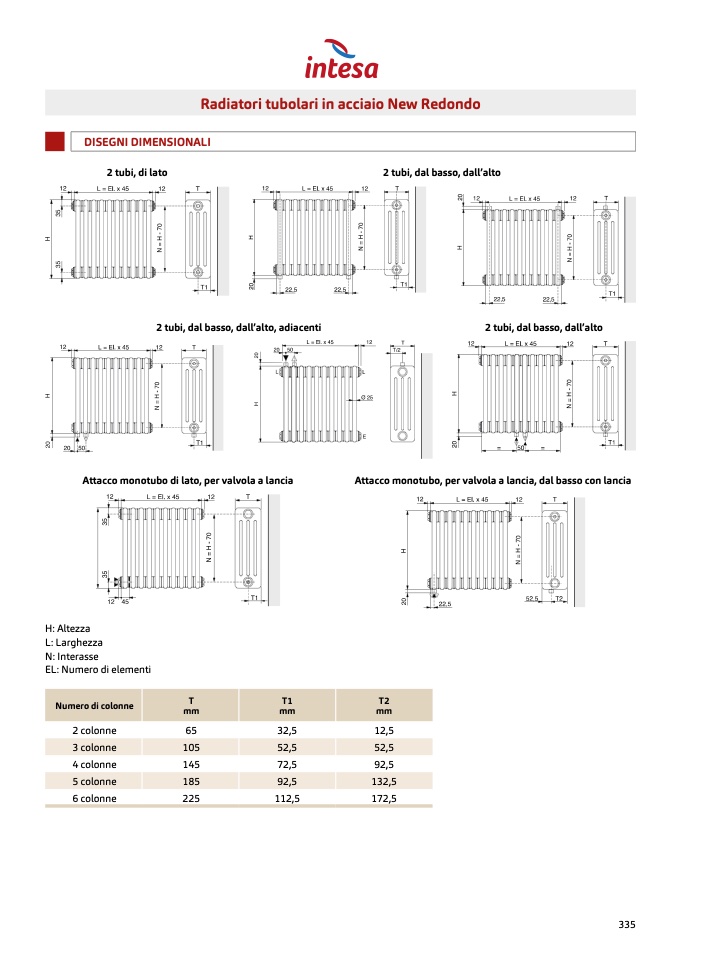

Radiatori tubolari in acciaio New Redondo
DISEGNI DIMENSIONAL
I
2 tubi, di lato
2 tubi, dal basso, dall’alt
o
2 tubi, dal basso, dall’alto, adiacent
i
2 tubi, dal basso, dall’alt
o
Attacco monotubo di lato, per valvola a lancia
Attacco monotubo, per valvola a lancia, dal basso con lancia
H: Altezza
L: Larghezza
N: Interasse
EL: Numero di element
i
Numero di colonne
T
mm
T1
mm
T
2
mm
65
105
145
185
32,5
52,5
72,5
92,5
12,
5
52,
5
92,
5
132,5
2 colonne
3 colonne
4 colonne
5 colonne
6 colonne
225
112,5
172,5
335
