PdC SHP M ECO
AF
RRISC
M1
R1
PdC SHP M ECO
AF
M PdC
R PdC
RRISC
M1
R1
ACQUA CALDA SANITARIA
COLLETTORE SOLARE
PANNELLI RADIANTI
M PdC
R PdC
PANNELLI RADIANTI
POMPA DI
CALORE
MPdC
RPdC
ACQUA CALDA SANITARIA - BOLLITORE 150 LITRI
Open SHP MEM Plus

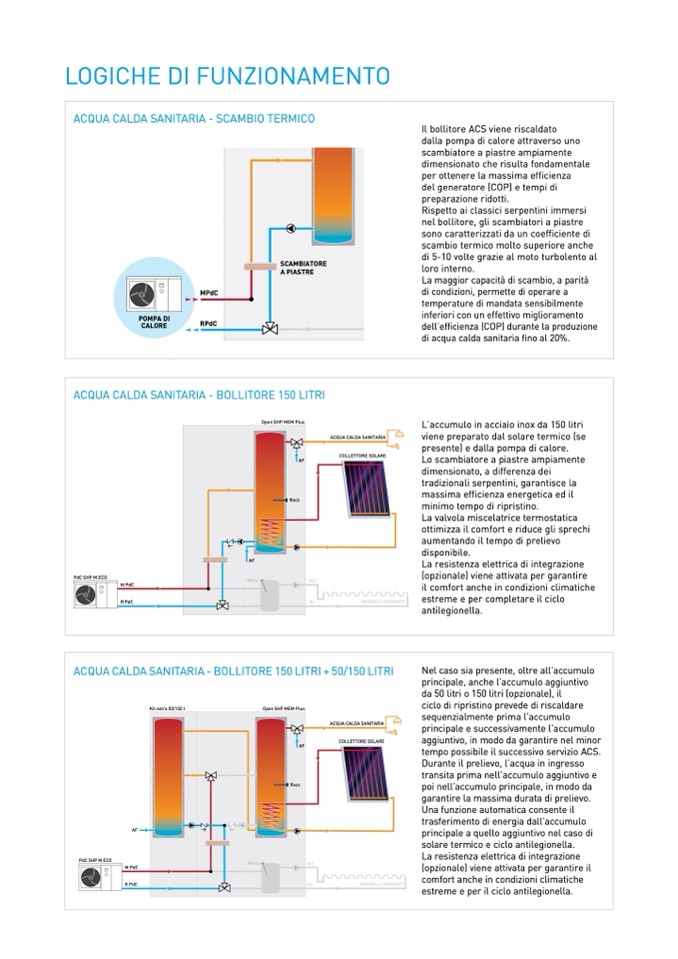

LOGICHE DI FUNZIONAMENTO
ACQUA CALDA SANITARIA - SCAMBIO TERMICO
Il bollitore ACS viene riscaldato
dalla pompa di calore attraverso uno
scambiatore a piastre ampiamente
dimensionato che risulta fondamentale
per ottenere la massima efficienza
del generatore (COP) e tempi di
preparazione ridotti.
Rispetto ai classici serpentini immersi
nel bollitore, gli scambiatori a piastre
sono caratterizzati da un coefficiente di
scambio termico molto superiore anche
di 5-10 volte grazie al moto turbolento al
loro interno.
La maggior capacità di scambio, a parità
di condizioni, permette di operare a
temperature di mandata sensibilmente
inferiori con un effettivo miglioramento
dell’efficienza (COP) durante la produzione
di acqua calda sanitaria fino al 20%.
L’accumulo in acciaio inox da 150 litri
viene preparato dal solare termico (se
presente) e dalla pompa di calore.
Lo scambiatore a piastre ampiamente
dimensionato, a differenza dei
tradizionali serpentini, garantisce la
massima efficienza energetica ed il
minimo tempo di ripristino.
La valvola miscelatrice termostatica
ottimizza il comfort e riduce gli sprechi
aumentando il tempo di prelievo
disponibile.
La resistenza elettrica di integrazione
(opzionale) viene attivata per garantire
il comfort anche in condizioni climatiche
estreme e per completare il ciclo
antilegionella.
Nel caso sia presente, oltre all’accumulo
principale, anche l’accumulo aggiuntivo
da 50 litri o 150 litri (opzionale), il
ciclo di ripristino prevede di riscaldare
sequenzialmente prima l’accumulo
principale e successivamente l’accumulo
aggiuntivo, in modo da garantire nel minor
tempo possibile il successivo servizio ACS.
Durante il prelievo, l’acqua in ingresso
transita prima nell’accumulo aggiuntivo e
poi nell’accumulo principale, in modo da
garantire la massima durata di prelievo.
Una funzione automatica consente il
trasferimento di energia dall’accumulo
principale a quello aggiuntivo nel caso di
solare termico e ciclo antilegionella.
La resistenza elettrica di integrazione
(opzionale) viene attivata per garantire il
comfort anche in condizioni climatiche
estreme e per il ciclo antilegionella.
ACQUA CALDA SANITARIA - BOLLITORE 150 LITRI + 50/150 LITRI
Kit extra 50/150 l
Open SHP MEM Plus
AF
RACS
SCAMBIATORE
A PIASTRE
Open SHP MEM Plus
AF
RACS
ACQUA CALDA SANITARIA
COLLETTORE SOLARE
Bollitore
A.C.S.
