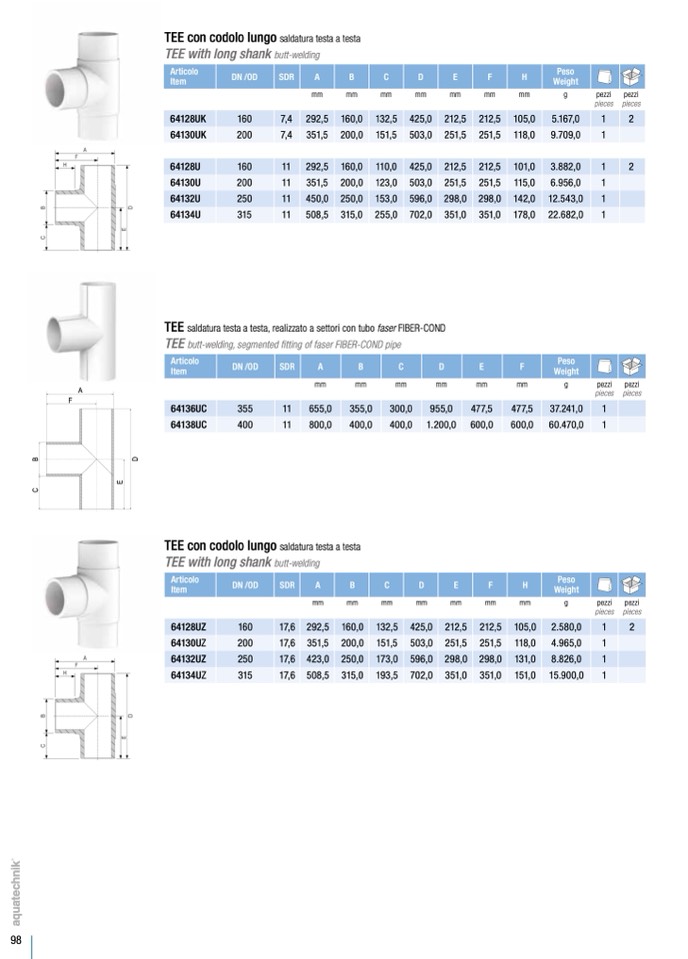

TEE con codolo lungo saldatura testa a testa

TEE with long shank butt-welding

TEE saldatura testa a testa, realizzato a settori con tubo faser FIBER-COND

TEE butt-welding, segmented fitting of faser FIBER-COND pipe

TEE con codolo lungo saldatura testa a testa

TEE with long shank butt-welding

pezzi

pieces

pezzi

pieces

Articolo

Item

DN /OD

SDR

A

B

C

D

E

F

H

Peso

Weight

mm

mm

mm

mm

mm

mm

mm

g

pezzi

pieces

64128UK

160

7,4

292,5

160,0

132,5

425,0

212,5

212,5

105,0

5.167,0

1

2

64130UK

200

7,4

351,5

200,0

151,5

503,0

251,5

251,5

118,0

9.709,0

1

64128U

160

11

292,5

160,0

110,0

425,0

212,5

212,5

101,0

3.882,0

1

2

64130U

200

11

351,5

200,0

123,0

503,0

251,5

251,5

115,0

6.956,0

1

64132U

250

11

450,0

250,0

153,0

596,0

298,0

298,0

142,0

12.543,0

1

64134U

315

11

508,5

315,0

255,0

702,0

351,0

351,0

178,0

22.682,0

1

Articolo

Item

DN /OD

SDR

A

B

C

D

E

F

Peso

Weight

mm

mm

mm

mm

mm

mm

g

pezzi

pieces

64136UC

355

11

655,0

355,0

300,0

955,0

477,5

477,5

37.241,0

1

64138UC

400

11

800,0

400,0

400,0

1.200,0

600,0

600,0

60.470,0

1

C

B

E

D

Articolo

Item

DN /OD

SDR

A

B

C

D

E

F

H

Peso

Weight

mm

mm

mm

mm

mm

mm

mm

g

pezzi

pieces

64128UZ

160

17,6

292,5

160,0

132,5

425,0

212,5

212,5

105,0

2.580,0

1

2

64130UZ

200

17,6

351,5

200,0

151,5

503,0

251,5

251,5

118,0

4.965,0

1

64132UZ

250

17,6

423,0

250,0

173,0

596,0

298,0

298,0

131,0

8.826,0

1

64134UZ

315

17,6

508,5

315,0

193,5

702,0

351,0

351,0

151,0

15.900,0

1
