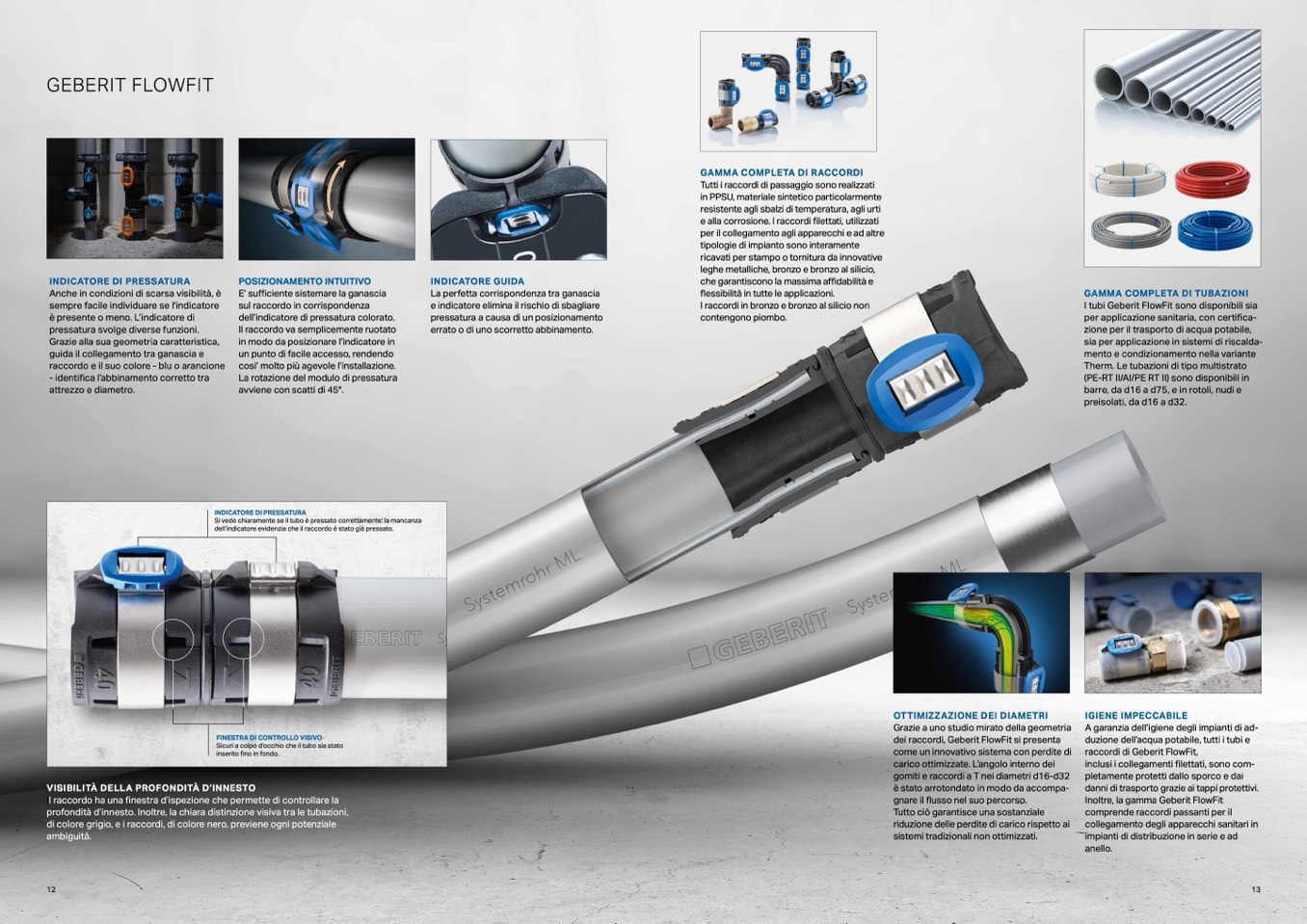

GEBERIT FLOWFIT

INDICATORE DI PRESSATURA

Anche in condizioni di scarsa visibilità, è

sempre facile individuare se l'indicatore

è presente o meno. L’indicatore di

pressatura svolge diverse funzioni.

Grazie alla sua geometria caratteristica,

guida il collegamento tra ganascia e

raccordo e il suo colore - blu o arancione

- identifica l’abbinamento corretto tra

attrezzo e diametro.

POSIZIONAMENTO INTUITIVO

E’ sufficiente sistemare la ganascia

sul raccordo in corrispondenza

dell’indicatore di pressatura colorato.

Il raccordo va semplicemente ruotato

in modo da posizionare l’indicatore in

un punto di facile accesso, rendendo

cosi’ molto più agevole l’installazione.

La rotazione del modulo di pressatura

avviene con scatti di 45°.

INDICATORE GUIDA

La perfetta corrispondenza tra ganascia

e indicatore elimina il rischio di sbagliare

pressatura a causa di un posizionamento

errato o di uno scorretto abbinamento.

GAMMA COMPLETA DI RACCORDI

Tutti i raccordi di passaggio sono realizzati

in PPSU, materiale sintetico particolarmente

resistente agli sbalzi di temperatura, agli urti

e alla corrosione. I raccordi filettati, utilizzati

per il collegamento agli apparecchi e ad altre

tipologie di impianto sono interamente

ricavati per stampo o tornitura da innovative

leghe metalliche, bronzo e bronzo al silicio,

che garantiscono la massima affidabilità e

flessibilità in tutte le applicazioni.

I raccordi in bronzo e bronzo al silicio non

contengono piombo.

GAMMA COMPLETA DI TUBAZIONI

I tubi Geberit FlowFit sono disponibili sia

per applicazione sanitaria, con certifica-

zione per il trasporto di acqua potabile,

sia per applicazione in sistemi di riscalda-

mento e condizionamento nella variante

Therm. Le tubazioni di tipo multistrato

(PE-RT II/Al/PE RT II) sono disponibili in

barre, da d16 a d75, e in rotoli, nudi e

preisolati, da d16 a d32.

INDICATORE DI PRESSATURA

Si vede chiaramente se il tubo è pressato correttamente: la mancanza

dell’indicatore evidenzia che il raccordo è stato già pressato.

FINESTRA DI CONTROLLO VISIVO

Sicuri a colpo d'occhio che il tubo sia stato

inserito fino in fondo.

VISIBILITÀ DELLA PROFONDITÀ D’INNESTO

Il raccordo ha una finestra d’ispezione che permette di controllare la

profondità d’innesto. Inoltre, la chiara distinzione visiva tra le tubazioni,

di colore grigio, e i raccordi, di colore nero, previene ogni potenziale

ambiguità.

OTTIMIZZAZIONE DEI DIAMETRI

Grazie a uno studio mirato della geometria

dei raccordi, Geberit FlowFit si presenta

come un innovativo sistema con perdite di

carico ottimizzate. L’angolo interno dei

gomiti e raccordi a T nei diametri d16-d32

è stato arrotondato in modo da accompa-

gnare il flusso nel suo percorso.

Tutto ciò garantisce una sostanziale

riduzione delle perdite di carico rispetto ai

sistemi tradizionali non ottimizzati.

IGIENE IMPECCABILE

A garanzia dell’igiene degli impianti di ad-

duzione dell’acqua potabile, tutti i tubi e

raccordi di Geberit FlowFit,

inclusi i collegamenti filettati, sono com-

pletamente protetti dallo sporco e dai

danni di trasporto grazie ai tappi protettivi.

Inoltre, la gamma Geberit FlowFit

comprende raccordi passanti per il

collegamento degli apparecchi sanitari in

impianti di distribuzione in serie e ad

anello.
