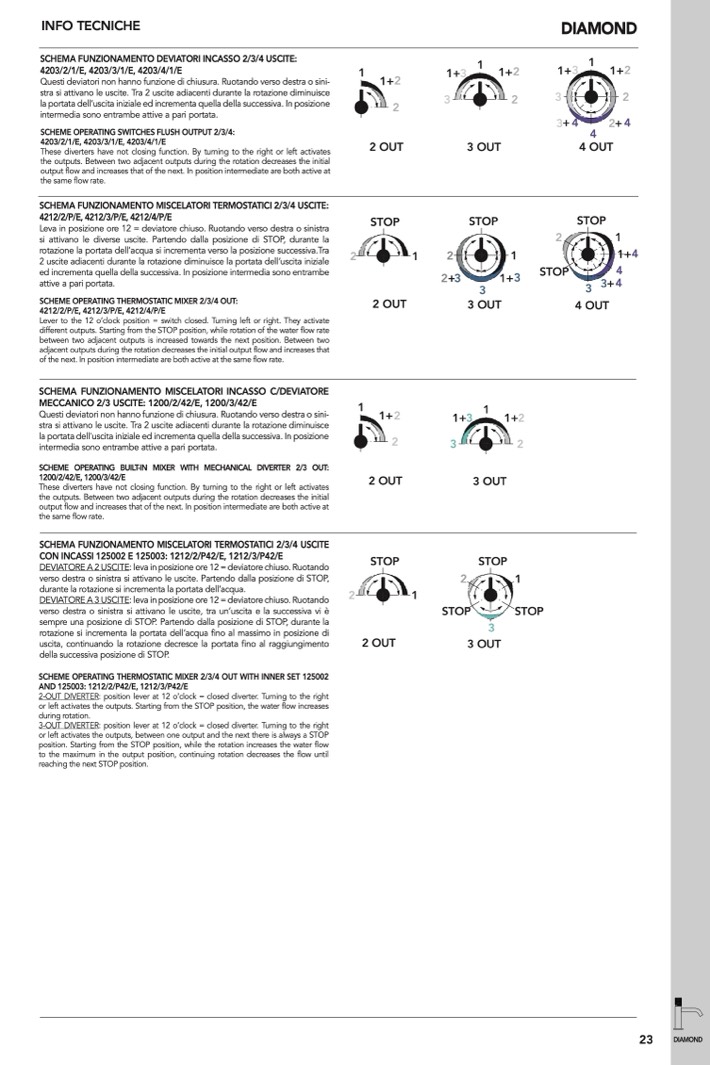

INFO TECNICHE

SCHEMA FUNZIONAMENTO DEVIATORI INCASSO 2/3/4 USCITE:

4203/2/1/E, 4203/3/1/E, 4203/4/1/E

Questi deviatori non hanno funzione di chiusura. Ruotando verso destra o sini-

stra si attivano le uscite. Tra 2 uscite adiacenti durante la rotazione diminuisce

la portata dell’uscita iniziale ed incrementa quella della successiva. In posizione

intermedia sono entrambe attive a pari portata.

SCHEME OPERATING SWITCHES FLUSH OUTPUT 2/3/4:

4203/2/1/E, 4203/3/1/E, 4203/4/1/E

These diverters have not closing function. By turning to the right or left activates

the outputs. Between two adjacent outputs during the rotation decreases the initial

output flow and increases that of the next. In position intermediate are both active at

the same flow rate.

SCHEMA FUNZIONAMENTO MISCELATORI TERMOSTATICI 2/3/4 USCITE:

4212/2/P/E, 4212/3/P/E, 4212/4/P/E

Leva in posizione ore 12 = deviatore chiuso. Ruotando verso destra o sinistra

si attivano le diverse uscite. Partendo dalla posizione di STOP, durante la

rotazione la portata dell’acqua si incrementa verso la posizione successiva.Tra

2 uscite adiacenti durante la rotazione diminuisce la portata dell’uscita iniziale

ed incrementa quella della successiva. In posizione intermedia sono entrambe

attive a pari portata.

SCHEME OPERATING THERMOSTATIC MIXER 2/3/4 OUT:

4212/2/P/E, 4212/3/P/E, 4212/4/P/E

Lever to the 12 o’clock position = switch closed. Turning left or right. They activate

different outputs. Starting from the STOP position, while rotation of the water flow rate

between two adjacent outputs is increased towards the next position. Between two

adjacent outputs during the rotation decreases the initial output flow and increases that

of the next. In position intermediate are both active at the same flow rate.

SCHEMA FUNZIONAMENTO MISCELATORI INCASSO C/DEVIATORE

MECCANICO 2/3 USCITE: 1200/2/42/E, 1200/3/42/E

Questi deviatori non hanno funzione di chiusura. Ruotando verso destra o sini-

stra si attivano le uscite. Tra 2 uscite adiacenti durante la rotazione diminuisce

la portata dell’uscita iniziale ed incrementa quella della successiva. In posizione

intermedia sono entrambe attive a pari portata.

SCHEME OPERATING BUILT-IN MIXER WITH MECHANICAL DIVERTER 2/3 OUT:

1200/2/42/E, 1200/3/42/E

These diverters have not closing function. By turning to the right or left activates

the outputs. Between two adjacent outputs during the rotation decreases the initial

output flow and increases that of the next. In position intermediate are both active at

the same flow rate.

SCHEMA FUNZIONAMENTO MISCELATORI TERMOSTATICI 2/3/4 USCITE

CON INCASSI 125002 E 125003: 1212/2/P42/E, 1212/3/P42/E

DEVIATORE A 2 USCITE: leva in posizione ore 12 = deviatore chiuso. Ruotando

verso destra o sinistra si attivano le uscite. Partendo dalla posizione di STOP,

durante la rotazione si incrementa la portata dell’acqua.

DEVIATORE A 3 USCITE: leva in posizione ore 12 = deviatore chiuso. Ruotando

verso destra o sinistra si attivano le uscite, tra un’uscita e la successiva vi è

sempre una posizione di STOP. Partendo dalla posizione di STOP, durante la

rotazione si incrementa la portata dell’acqua fino al massimo in posizione di

uscita, continuando la rotazione decresce la portata fino al raggiungimento

della successiva posizione di STOP.

SCHEME OPERATING THERMOSTATIC MIXER 2/3/4 OUT WITH INNER SET 125002

AND 125003: 1212/2/P42/E, 1212/3/P42/E

2-OUT DIVERTER: position lever at 12 o’clock = closed diverter. Turning to the right

or left activates the outputs. Starting from the STOP position, the water flow increases

during rotation.

3-OUT DIVERTER: position lever at 12 o’clock = closed diverter. Turning to the right

or left activates the outputs, between one output and the next there is always a STOP

position. Starting from the STOP position, while the rotation increases the water flow

to the maximum in the output position, continuing rotation decreases the flow until

reaching the next STOP position.
