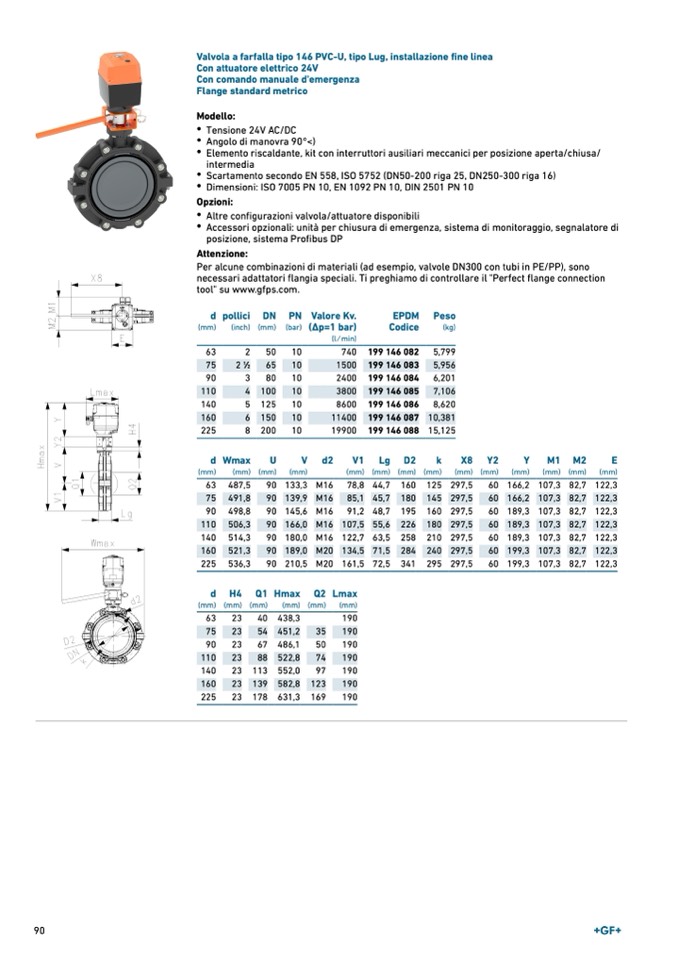

Valvola a farfalla tipo 146 PVC-U, tipo Lug, installazione fine linea
Con attuatore elettrico 24V
Con comando manuale d'emergenza
Flange standard metrico
Modello:
•
Tensione 24V AC/DC
•
Angolo di manovra 90°<)
•
Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
•
Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
Opzioni:
•
Altre configurazioni valvola/attuatore disponibili
•
Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
pollici
(inch)
2
2
1
∕
2
3
4
5
6
8
DN
(mm)
50
65
80
100
125
150
200
PN
(bar)
10
10
10
10
10
10
10
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
740
1500
2400
3800
8600
11400
19900
EPDM
Codice
199 146 082
199 146 083
199 146 084
199 146 085
199 146 086
199 146 087
199 146 088
Peso
(kg)
5,799
5,956
6,201
7,106
8,620
10,381
15,125
dWma
x
U
(mm)
(mm) (mm)
63 487,5
90
75 491,8
90
90 498,8
90
110 506,3
90
140 514,3
90
160 521,3
90
225 536,3
90
V
d
2
V
1
L
g
D
2
k
X
8
Y2
Y
M
1
M2
E
(mm)
(mm) (mm) (mm) (mm)
(mm) (mm)
(mm)
(mm) (mm)
(mm)
133,3 M16 78,8 44,7 160 125 297,5
60 166,2 107,3 82,7 122,3
139,9 M16 85,1 45,7 180 145 297,5
60 166,2 107,3 82,7 122,3
145,6 M16 91,2 48,7 195 160 297,5
60 189,3 107,3 82,7 122,3
166,0 M16 107,5 55,6 226 180 297,5
60 189,3 107,3 82,7 122,3
180,0 M16 122,7 63,5 258 210 297,5
60 189,3 107,3 82,7 122,3
189,0 M20 134,5 71,5 284 240 297,5
60 199,3 107,3 82,7 122,3
210,5 M20 161,5 72,5 341 295 297,5
60 199,3 107,3 82,7 122,3
