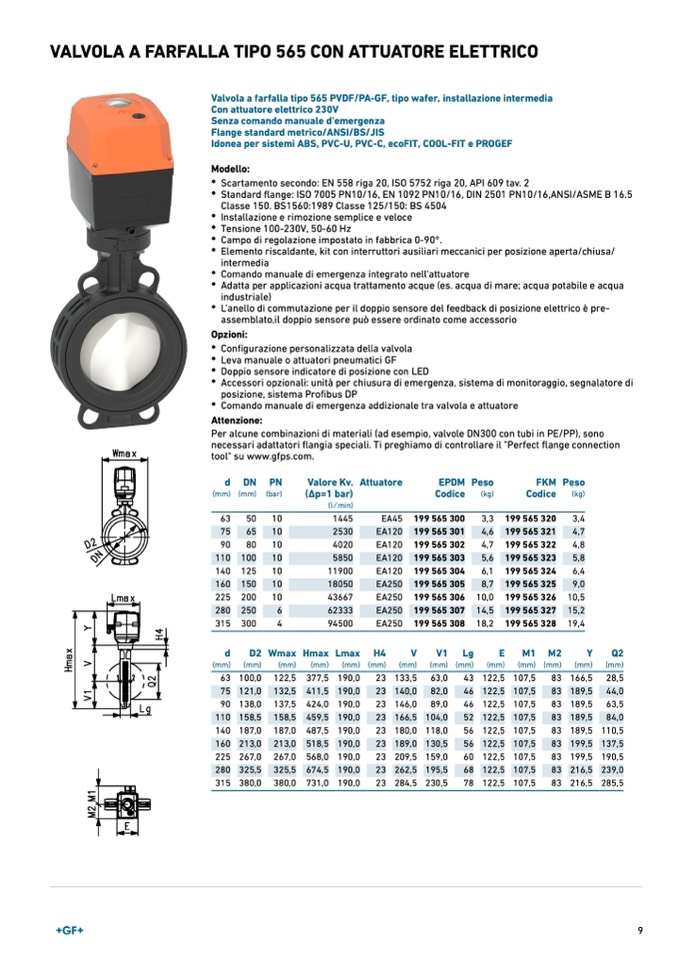

VALVOLA A FARFALLA TIPO 565 CON ATTUATORE ELETTRICO
Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
•
Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
•
Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
•
Installazione e rimozione semplice e veloce
•
Tensione 100-230V, 50-60 Hz
•
Campo di regolazione impostato in fabbrica 0-90°.
•
Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
•
Comando manuale di emergenza integrato nell'attuatore
•
Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
•
L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
•
Configurazione personalizzata della valvola
•
Leva manuale o attuatori pneumatici GF
•
Doppio sensore indicatore di posizione con LED
•
Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
•
Comando manuale di emergenza addizionale tra valvola e attuatore
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
280
315
d
(mm)
63
75
90
110
140
160
225
280
315
DN PN
(mm) (bar)
50
10
65
10
80
10
100
10
125
10
150
10
200
10
250
6
300
4
Valore Kv. Attuatore
(Δp=1 bar)
(l ⁄ min)
1445
EA45
2530
EA120
4020
EA120
5850
EA120
11900
EA120
18050
EA250
43667
EA250
62333
EA250
94500
EA250
EPDM Peso
Codice
(kg)
199 565 300
3,3
199 565 301
4,6
199 565 302
4,7
199 565 303
5,6
199 565 304
6,1
199 565 305
8,7
199 565 306 10,0
199 565 307 14,5
199 565 308 18,2
FKM Peso
Codice
(kg)
199 565 320
3,4
199 565 321
4,7
199 565 322
4,8
199 565 323
5,8
199 565 324
6,4
199 565 325
9,0
199 565 326 10,5
199 565 327 15,2
199 565 328 19,4
D2 Wmax Hmax Lmax H4
V
V1 Lg
E
M1 M2
Y
Q2
(mm)
(mm)
(mm)
(mm) (mm)
(mm)
(mm) (mm)
(mm)
(mm) (mm)
(mm)
(mm)
100,0 122,5 377,5 190,0
23 133,5 63,0
43 122,5 107,5
83 166,5 28,5
121,0 132,5 411,5 190,0
23 140,0 82,0
46 122,5 107,5
83 189,5 44,0
138,0 137,5 424,0 190,0
23 146,0 89,0
46 122,5 107,5
83 189,5 63,5
158,5 158,5 459,5 190,0
23 166,5 104,0
52 122,5 107,5
83 189,5 84,0
187,0 187,0 487,5 190,0
23 180,0 118,0
56 122,5 107,5
83 189,5 110,5
213,0 213,0 518,5 190,0
23 189,0 130,5
56 122,5 107,5
83 199,5 137,5
267,0 267,0 568,0 190,0
23 209,5 159,0
60 122,5 107,5
83 199,5 190,5
325,5 325,5 674,5 190,0
23 262,5 195,5
68 122,5 107,5
83 216,5 239,0
380,0 380,0 731,0 190,0
23 284,5 230,5
78 122,5 107,5
83 216,5 285,5
