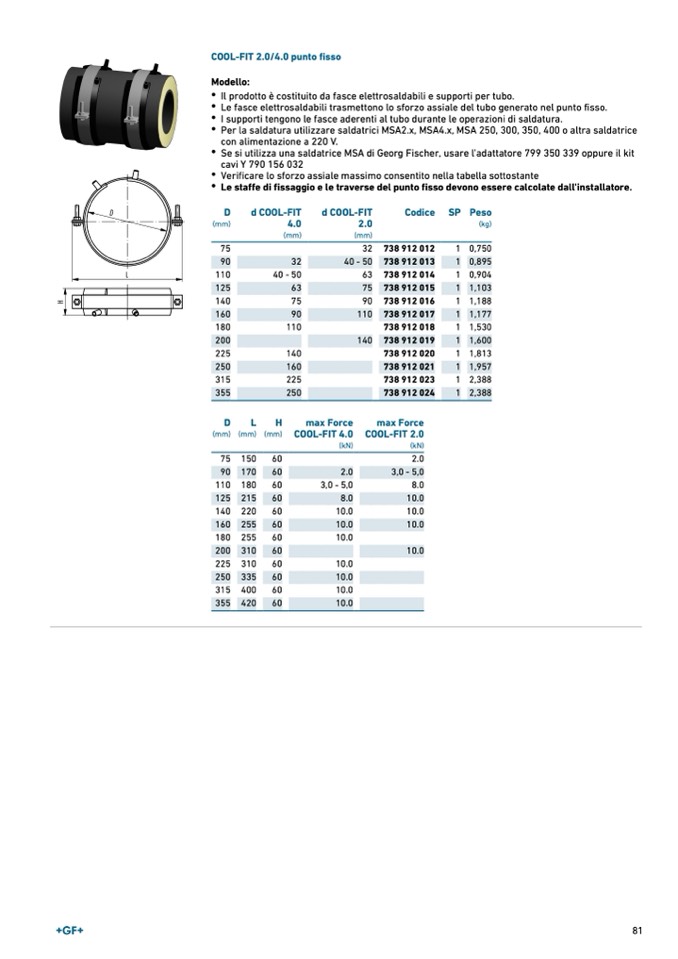

COOL-FIT 2.0/4.0 punto fisso

Modello:

Il prodotto è costituito da fasce elettrosaldabili e supporti per tubo.

Le fasce elettrosaldabili trasmettono lo sforzo assiale del tubo generato nel punto fisso.

I supporti tengono le fasce aderenti al tubo durante le operazioni di saldatura.

Per la saldatura utilizzare saldatrici MSA2.x, MSA4.x, MSA 250, 300, 350, 400 o altra saldatrice

con alimentazione a 220 V.

Se si utilizza una saldatrice MSA di Georg Fischer, usare l'adattatore 799 350 339 oppure il kit

cavi Y 790 156 032

Verificare lo sforzo assiale massimo consentito nella tabella sottostante

Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D

(mm)

75

90

110

125

140

160

180

200

225

250

315

355

D

(mm)

75

90

110

125

140

160

180

200

225

250

315

355

d COOL-FIT

4.0

(mm)

32

40 - 50

63

75

90

110

140

160

225

250

d COOL-FIT

2.0

(mm)

32

40 - 50

63

75

90

110

140

Codice

738 912 012

738 912 013

738 912 014

738 912 015

738 912 016

738 912 017

738 912 018

738 912 019

738 912 020

738 912 021

738 912 023

738 912 024

SP Peso

(kg)

1 0,750

1 0,895

1 0,904

1 1,103

1 1,188

1 1,177

1 1,530

1 1,600

1 1,813

1 1,957

1 2,388

1 2,388

L

H

(mm) (mm)

150

60

170

60

180

60

215

60

220

60

255

60

255

60

310

60

310

60

335

60

400

60

420

60

max Force

COOL-FIT 4.0

(kN)

2.0

3,0 - 5,0

8.0

10.0

10.0

10.0

10.0

10.0

10.0

10.0

max Force

COOL-FIT 2.0

(kN)

2.0

3,0 - 5,0

8.0

10.0

10.0

10.0

10.0
