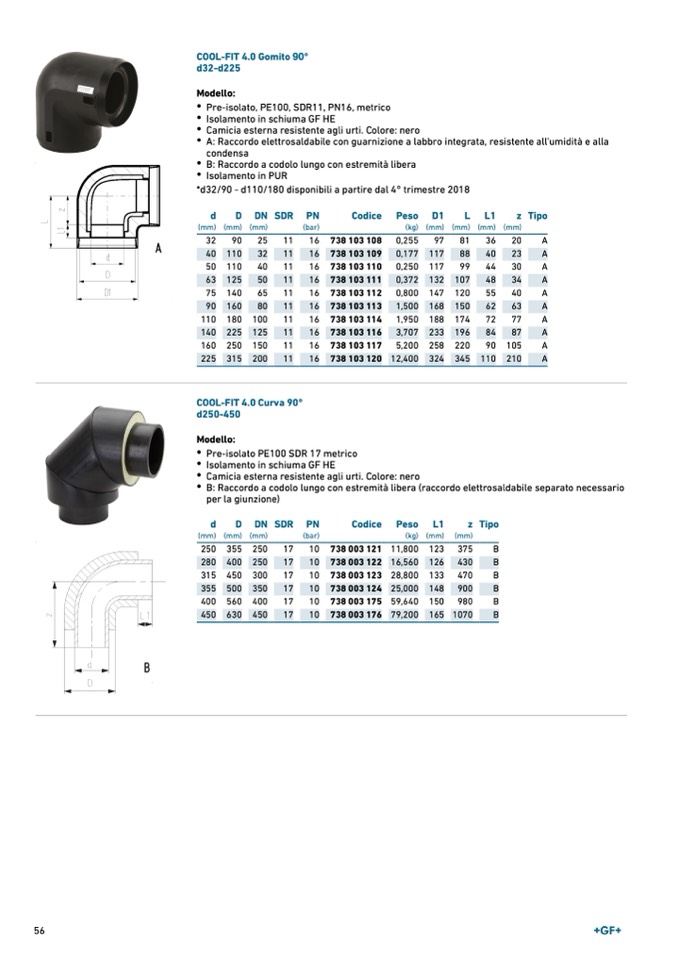

COOL-FIT 4.0 Gomito 90°
d32-d225
Modello:
•
Pre-isolato, PE100, SDR11, PN16, metrico
•
Isolamento in schiuma GF HE
•
Camicia esterna resistente agli urti. Colore: nero
•
A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
•
B: Raccordo a codolo lungo con estremità libera
•
Isolamento in PUR
*d32/90 - d110/180 disponibili a partire dal 4° trimestre 2018
d
D DNSDR PN
Codice
Peso D1
L L1
zTipo
(kg) (mm) (mm) (mm) (mm)
(mm) (mm) (mm)
32
90
25
40 110
32
50 110
40
63 125
50
75 140
65
90 160
80
110 180 100
140 225 125
160 250 150
225 315 200
(bar)
11
16
11
16
11
16
11
16
11
16
11
16
11
16
11
16
11
16
11
16
738 103 108
738 103 109
738 103 110
738 103 111
738 103 112
738 103 113
738 103 114
738 103 116
738 103 117
738 103 120
0,255
97
0,177 117
0,250 117
0,372 132
0,800 147
1,500 168
1,950 188
3,707 233
5,200 258
12,400 324
81
36
20
A
88
40
23
A
99
44
30
A
107
48
34
A
120
55
40
A
150
62
63
A
174
72
77
A
196
84
87
A
220
90 105
A
345 110 210
A
COOL-FIT 4.0 Curva 90°
d250-450
Modello:
•
Pre-isolato PE100 SDR 17 metrico
•
Isolamento in schiuma GF HE
•
Camicia esterna resistente agli urti. Colore: nero
•
B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
d
D DNSDR PN
Codice
Peso L1
zTipo
(mm) (mm) (mm)
250 355 250
280 400 250
315 450 300
355 500 350
400 560 400
450 630 450
(bar)
17
10
17
10
17
10
17
10
17
10
17
10
738 003 121
738 003 122
738 003 123
738 003 124
738 003 175
738 003 176
(kg) (mm) (mm)
11,800 123 375
B
16,560 126 430
B
28,800 133 470
B
25,000 148 900
B
59,640 150 980
B
79,200 165 1070
B
56
