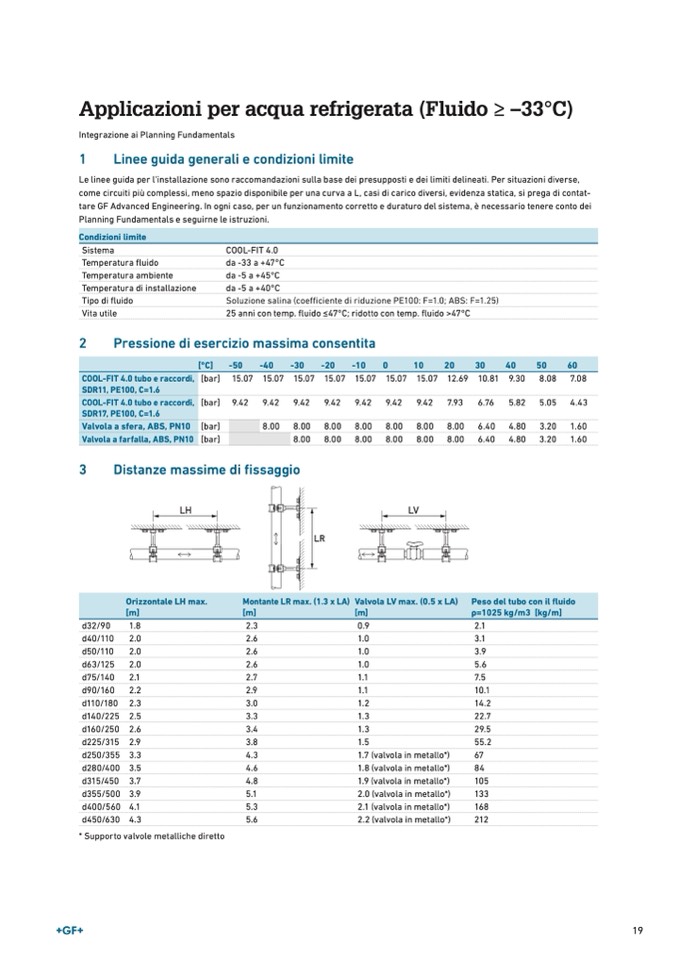

Applicazioni per acqua refrigerata (Fluido ≥ –33°C)
Integrazione ai Planning Fundamentals
1
Linee guida generali e condizioni limite
Le linee guida per l'installazione sono raccomandazioni sulla base dei presupposti e dei limiti delineati. Per situazioni diverse,
come circuiti più complessi, meno spazio disponibile per una curva a L, casi di carico diversi, evidenza statica, si prega di contat-
tare GF Advanced Engineering. In ogni caso, per un funzionamento corretto e duraturo del sistema, è necessario tenere conto dei
Planning Fundamentals e seguirne le istruzioni.
Condizioni limite
Sistema
Temperatura fluido
Temperatura ambiente
Temperatura di installazione
Tipo di fluido
Vita utile
COOL-FIT 4.0
da -33 a +47°C
da -5 a +45°C
da -5 a +40°C
25 anni con temp. fluido ≤47°C; ridotto con temp. fluido >47°C
2
Pressione di esercizio massima consentita
[bar] 15.07 15.07 15.07 15.07 15.07 15.07 15.07 12.69 10.81 9.30
8.08
7.08
[°C]
-50
-40
-30
-20
-10
0
10
20
30
40
50
60
COOL-FIT 4.0 tubo e raccordi,
SDR11, PE100, C=1.6
COOL-FIT 4.0 tubo e raccordi,
SDR17, PE100, C=1.6
[bar] 9.42
9.42
9.42
9.42
9.42
9.42
9.42
7.93
6.76
5.82
5.05
4.43
Valvola a sfera, ABS, PN10
8.00
8.00
8.00
3
Distanze massime di fissaggio
8.00
8.00
8.00
8.00
8.00
8.00
8.00
8.00
LV
8.00
8.00
6.40 4.80
3.20
1.60
6.40 4.80
3.20
1.60
[bar]
Valvola a farfalla, ABS, PN10
[bar]
LH
LR
Orizzontale LH max.
[m]
Montante LR max. (1.3 x LA)
[m]
Valvola LV max. (0.5 x LA)
[m]
Peso del tubo con il fluido
ρ=1025 kg/m3 [kg/m]
d32/90
d40/110
d50/110
d63/125
d75/140
d90/160
d110/180
d140/225
d160/250
d225/315
d250/355
d280/400
d315/450
d355/500
d400/560
d450/630
1.8
2.0
2.0
2.0
2.1
2.2
2.3
2.5
2.6
2.9
3.3
3.5
3.7
3.9
4.1
4.3
2.3
2.6
2.6
2.6
2.7
2.9
3.0
3.3
3.4
3.8
4.3
4.6
4.8
5.1
5.3
5.6
0.9
1.0
1.0
1.0
1.1
1.1
1.2
1.3
1.3
1.5
1.7 (valvola
1.8 (valvola
1.9 (valvola
2.0 (valvola
2.1 (valvola
2.2 (valvola
2.1
3.1
3.9
5.6
7.5
10.1
14.2
22.7
29.5
55.2
in metallo*)
67
in metallo*)
84
in metallo*)
105
in metallo*)
133
in metallo*)
168
in metallo*)
212
* Supporto valvole metalliche diretto
