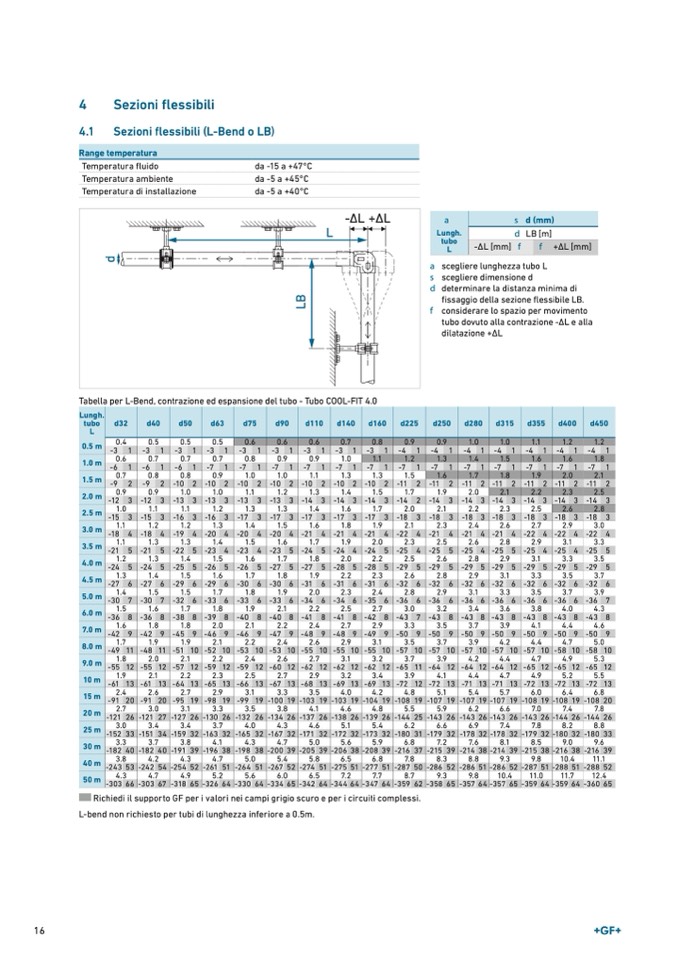

4
Sezioni flessibili
4.1
Sezioni flessibili (L-Bend o LB)
Range temperatura
Temperatura fluido
Temperatura ambiente
Temperatura di installazione
da -15 a +47°C
da -5 a +45°C
da -5 a +40°C
-∆L +∆L
a
L
Lungh.
tubo
L
d
B
L
Tabella per L-Bend, contrazione ed espansione del tubo - Tubo COOL-FIT 4.0
s d (mm)
d LB[m]
-ΔL [mm]
f
f +ΔL [mm]
a
scegliere lunghezza tubo L
s
scegliere dimensione d
d
determinare la distanza minima di
f
fissaggio della sezione flessibile LB.
considerare lo spazio per movimento
tubo dovuto alla contrazione -ΔL e alla
dilatazione +ΔL
Lungh.
tubo
d32
d40
d50
d63
d75
d90
d110
d140
d160
d225
d250
d280
d315
d355
d400
d450
L
0.4
0.5
0.5
0.5
0.6
0.6
0.6
0.7
0.8
0.9
0.9
1.0
1.0
1.1
1.2
1.2
0.5 m
-3 1 -3 1 -3 1 -3 1 -3 1 -3 1 -3 1 -3 1 -3 1 -4 1 -4 1 -4 1 -4 1 -4 1 -4 1 -4 1
0.6
0.7
0.7
0.7
0.8
0.9
0.9
1.0
1.1
1.2
1.3
1.4
1.5
1.6
1.6
1.8
1.0 m
-6 1 -6 1 -6 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1 -7 1
0.7
0.8
0.8
0.9
1.0
1.0
1.1
1.3
1.3
1.5
1.6
1.7
1.8
1.9
2.0
2.1
1.5 m
-9 2 -9 2 -10 2 -10 2 -10 2 -10 2 -10 2 -10 2 -10 2 -11 2 -11 2 -11 2 -11 2 -11 2 -11 2 -11 2
0.9
0.9
1.0
1.0
1.1
1.2
1.3
1.4
1.5
1.7
1.9
2.0
2.1
2.2
2.3
2.5
2.0 m
-12 3 -12 3 -13 3 -13 3 -13 3 -13 3 -14 3 -14 3 -14 3 -14 2 -14 3 -14 3 -14 3 -14 3 -14 3 -14 3
1.0
1.1
1.1
1.2
1.3
1.3
1.4
1.6
1.7
2.0
2.1
2.2
2.3
2.5
2.6
2.8
2.5 m
-15 3 -15 3 -16 3 -16 3 -17 3 -17 3 -17 3 -17 3 -17 3 -18 3 -18 3 -18 3 -18 3 -18 3 -18 3 -18 3
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.8
1.9
2.1
2.3
2.4
2.6
2.7
2.9
3.0
3.0 m
-18 4 -18 4 -19 4 -20 4 -20 4 -20 4 -21 4 -21 4 -21 4
-22 4 -21 4 -21 4 -21 4 -22 4 -22 4 -22 4
1.1
1.3
1.3
1.4
1.5
1.6
1.7
1.9
2.0
2.3
2.5
2.6
2.8
2.9
3.1
3.3
3.5 m
-21 5 -21 5 -22 5 -23 4 -23 4 -23 5 -24 5 -24 4 -24 5
-25 4 -25 5 -25 4 -25 5 -25 4 -25 4 -25 5
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2.0
2.2
2.5
2.6
2.8
2.9
3.1
3.3
3.5
4.0 m
-24 5 -24 5 -25 5 -26 5 -26 5 -27 5 -27 5 -28 5 -28 5
-29 5 -29 5 -29 5 -29 5 -29 5 -29 5 -29 5
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2.2
2.3
2.6
2.8
2.9
3.1
3.3
3.5
3.7
4.5 m
-27 6 -27 6 -29 6 -29 6 -30 6 -30 6 -31 6 -31 6 -31 6
-32 6 -32 6 -32 6 -32 6 -32 6 -32 6 -32 6
1.4
1.5
1.5
1.7
1.8
1.9
2.0
2.3
2.4
2.8
2.9
3.1
3.3
3.5
3.7
3.9
5.0 m
-30 7 -30 7 -32 6 -33 6 -33 6 -33 6 -34 6 -34 6 -35 6
-36 6 -36 6 -36 6 -36 6 -36 6 -36 6 -36 7
1.5
1.6
1.7
1.8
1.9
2.1
2.2
2.5
2.7
3.0
3.2
3.4
3.6
3.8
4.0
4.3
6.0 m
-36 8 -36 8 -38 8 -39 8 -40 8 -40 8 -41 8 -41 8 -42 8
-43 7 -43 8 -43 8 -43 8 -43 8 -43 8 -43 8
1.6
1.8
1.8
2.0
2.1
2.2
2.4
2.7
2.9
3.3
3.5
3.7
3.9
4.1
4.4
4.6
7.0 m
-42 9 -42 9 -45 9 -46 9 -46 9 -47 9 -48 9 -48 9 -49 9
-50 9 -50 9 -50 9 -50 9 -50 9 -50 9 -50 9
1.7
1.9
1.9
2.1
2.2
2.4
2.6
2.9
3.1
3.5
3.7
3.9
4.2
4.4
4.7
5.0
8.0 m
-49 11 -48 11 -51 10 -52 10 -53 10 -53 10 -55 10 -55 10 -55 10
-57 10 -57 10 -57 10 -57 10 -57 10 -58 10 -58 10
1.8
2.0
2.1
2.2
2.4
2.6
2.7
3.1
3.2
3.7
3.9
4.2
4.4
4.7
4.9
5.3
9.0 m
-55 12 -55 12 -57 12 -59 12 -59 12 -60 12 -62 12 -62 12 -62 12
-65 11 -64 12 -64 12 -64 12 -65 12 -65 12 -65 12
1.9
2.1
2.2
2.3
2.5
2.7
2.9
3.2
3.4
3.9
4.1
4.4
4.7
4.9
5.2
5.5
10 m
-61 13 -61 13 -64 13 -65 13 -66 13 -67 13 -68 13 -69 13 -69 13
-72 12 -72 13 -71 13 -71 13 -72 13 -72 13 -72 13
2.4
2.6
2.7
2.9
3.1
3.3
3.5
4.0
4.2
4.8
5.1
5.4
5.7
6.0
6.4
6.8
15 m
-91 20 -91 20 -95 19 -98 19 -99 19-10019-10319-10319-10419-10819-10719-10719-10719-10819-10819-10820
2.7
3.0
3.1
3.3
3.5
3.8
4.1
4.6
4.8
5.5
5.9
6.2
6.6
7.0
7.4
7.8
20 m
-121 26 -121 27 -127 26 -130 26 -132 26 -134 26 -137 26 -138 26 -139 26 -144 25 -143 26 -143 26 -143 26 -143 26 -144 26 -144 26
3.0
3.4
3.4
3.7
4.0
4.3
4.6
5.1
5.4
6.2
6.6
6.9
7.4
7.8
8.2
8.8
25 m
-152 33 -151 34 -159 32 -163 32 -165 32 -167 32 -171 32 -172 32 -173 32 -180 31 -179 32 -178 32 -178 32 -179 32 -180 32 -180 33
3.3
3.7
3.8
4.1
4.3
4.7
5.0
5.6
5.9
6.8
7.2
7.6
8.1
8.5
9.0
9.6
30 m
-182 40 -182 40 -191 39 -196 38 -198 38 -200 39 -205 39 -206 38 -208 39 -216 37 -215 39 -214 38 -214 39 -215 38 -216 38 -216 39
3.8
4.2
4.3
4.7
5.0
5.4
5.8
6.5
6.8
7.8
8.3
8.8
9.3
9.8
10.4
11.1
40 m
-243 53 -242 54 -254 52 -261 51 -264 51 -267 52 -274 51 -275 51 -277 51 -287 50 -286 52 -286 51 -286 52 -287 51 -288 51 -288 52
4.3
4.7
4.9
5.2
5.6
6.0
6.5
7.2
7.7
8.7
9.3
9.8
10.4
11.0
11.7
12.4
50 m
-303 66 -303 67 -318 65 -326 64 -330 64 -334 65 -342 64 -344 64 -347 64 -359 62 -358 65 -357 64 -357 65 -359 64 -359 64 -360 65
Richiedi il supporto GF per i valori nei campi grigio scuro e per i circuiti complessi.
L-bend non richiesto per tubi di lunghezza inferiore a 0.5m.
