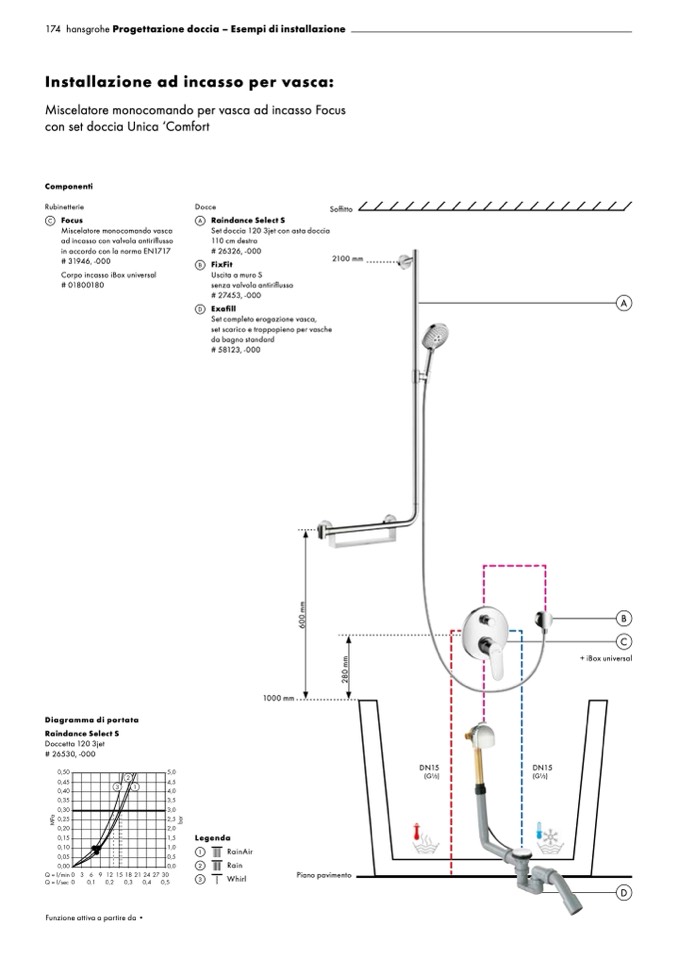

174 hansgrohe Progettazione doccia – Esempi di installazione

Installazione ad incasso per vasca:

Miscelatore monocomando per vasca ad incasso Focus

con set doccia Unica ‘Comfort

Componenti

Rubinetterie

Docce

Soffitto

C

Focus

A

Miscelatore monocomando vasca

ad incasso con valvola antiriflusso

in accordo con la norma EN1717

Raindance Select S

# 31946, -000

Corpo incasso iBox universal

# 01800180

B

D

Set doccia 120 3jet con asta doccia

110 cm destra

# 26326, -000

FixFit

Uscita a muro S

senza valvola antiriflusso

# 27453, -000

Exafill

2100 mm

A

Set completo erogazione vasca,

set scarico e troppopieno per vasche

da bagno standard

# 58123, -000

B

C

+ iBox universal

1000 mm

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -000

DN15

DN15

(G1⁄2)

(G1⁄2)

Legenda

1

RainAir

2

Rain

3

Whirl

Piano pavimento

D

Funzione attiva a partire da •

2

8

0

m

m

6

0

0

m

m
