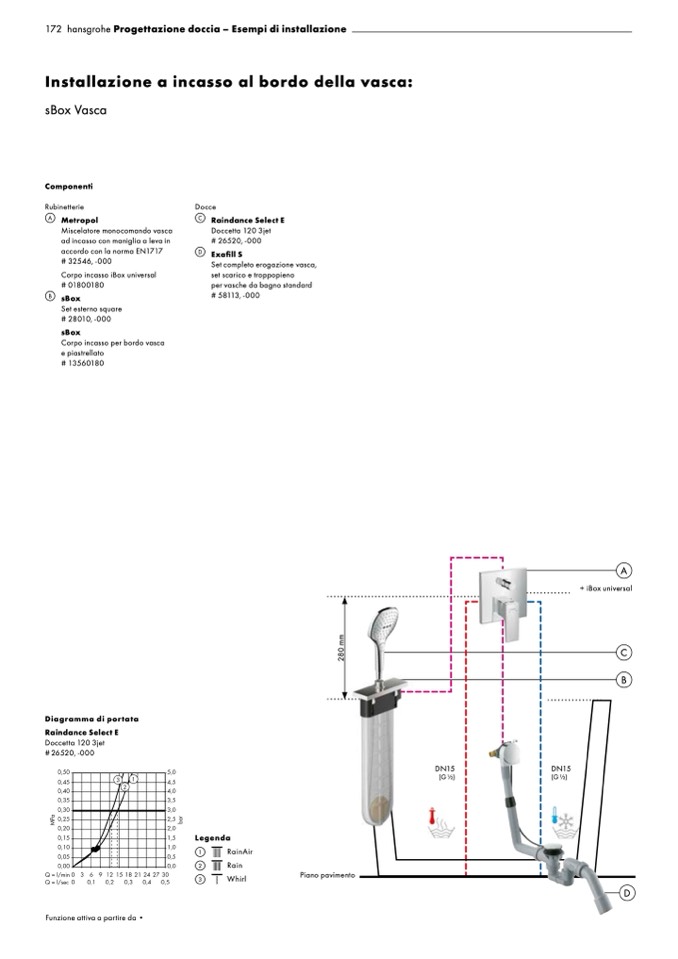

172 hansgrohe Progettazione doccia – Esempi di installazione

Installazione a incasso al bordo della vasca:

sBox Vasca

Componenti

Rubinetterie

Docce

A

Metropol

C

Miscelatore monocomando vasca

ad incasso con maniglia a leva in

accordo con la norma EN1717

# 32546, -000

Corpo incasso iBox universal

# 01800180

B

sBox

Set esterno square

# 28010, -000

sBox

Corpo incasso per bordo vasca

e piastrellato

# 13560180

Raindance Select E

Doccetta 120 3jet

# 26520, -000

Exafill S

Set completo erogazione vasca,

set scarico e troppopieno

per vasche da bagno standard

# 58113, -000

D

A

+ iBox universal

C

B

Diagramma di portata

Raindance Select E

Doccetta 120 3jet

#26520, -000

DN15

(G 1⁄2)

DN15

(G 1⁄2)

Legenda

1

RainAir

2

Rain

3

Whirl

Piano pavimento

D

Funzione attiva a partire da •

2

8

0

m

m
