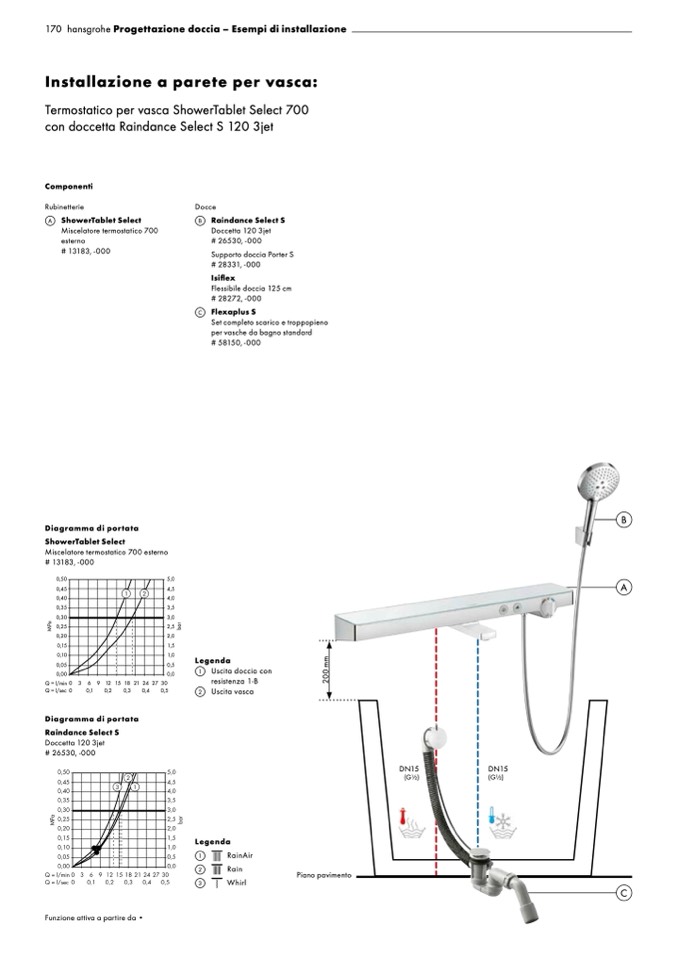

170 hansgrohe Progettazione doccia – Esempi di installazione

Installazione a parete per vasca:

Termostatico per vasca ShowerTablet Select 700

con doccetta Raindance Select S 120 3jet

Componenti

Rubinetterie

A

ShowerTablet Select

Miscelatore termostatico 700

esterno

# 13183, -000

Docce

B

C

Raindance Select S

Doccetta 120 3jet

# 26530, -000

Supporto doccia Porter S

# 28331, -000

Isiflex

Flessibile doccia 125 cm

# 28272, -000

Flexaplus S

Set completo scarico e troppopieno

per vasche da bagno standard

# 58150, -000

Diagramma di portata

ShowerTablet Select

Miscelatore termostatico 700 esterno

# 13183, -000

0,50

5,0

0,45

4,5

0,40

4,0

0,35

3,5

0,30

3,0

0,25

2,5

0,20

2,0

0,15

1,5

0,10

1,0

0,05

0,5

0,00

0,0

Q = l/min 0 3 6 9 12151821242730

Q = l/sec 0

0,1

0,2

0,3

0,4

0,5

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -000

B

A

Legenda

1

Uscita doccia con

resistenza 1-B

2

Uscita vasca

DN15

(G1⁄2)

DN15

(G1⁄2)

Legenda

1

RainAir

2

Rain

3

Whirl

Piano pavimento

Funzione attiva a partire da •

C

2

0

0

m

m

M

P

a

b

a

r
