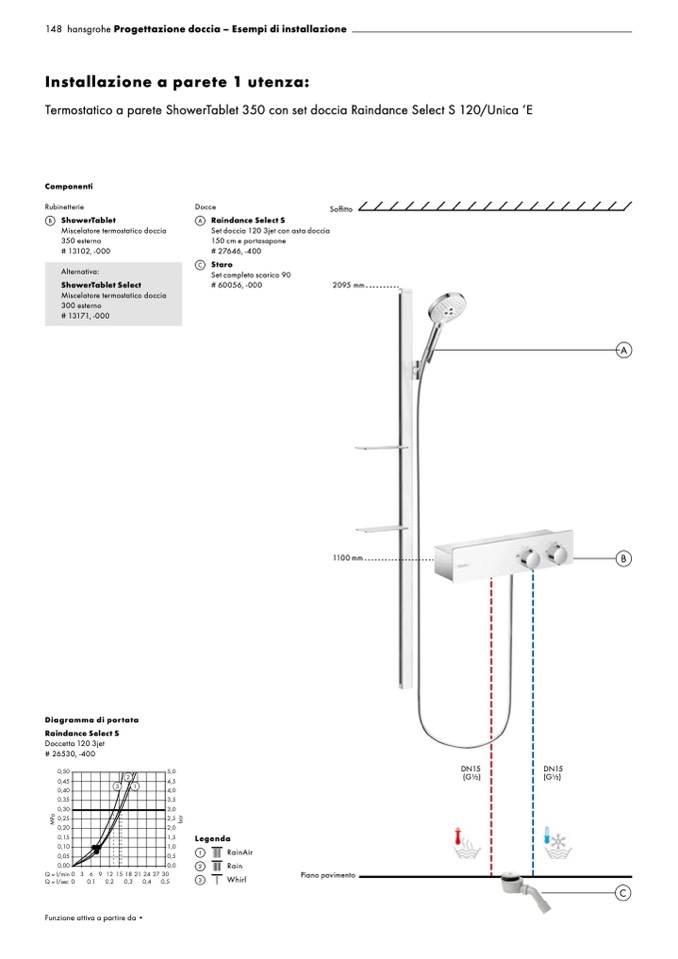

Installazione a parete 1 utenza:

Termostatico a parete ShowerTablet 350 con set doccia Raindance Select S 120/Unica ‘E

Componenti

Rubinetterie

B

ShowerTablet

Miscelatore termostatico doccia

350 esterno

# 13102, -000

Docce

Soffitto

A

Raindance Select S

Set doccia 120 3jet con asta doccia

150 cm e portasapone

# 27646, -400

C

Staro

Set completo scarico 90

# 60056, -000

2095 mm

Alternativa:

ShowerTablet Select

Miscelatore termostatico doccia

300 esterno

# 13171, -000

A

1100mm

B

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -400

DN15

DN15

(G1⁄2)

(G1⁄2)

Legenda

1

RainAir

2

Rain

3

Whirl

Piano pavimento

C

Funzione attiva a partire da •
